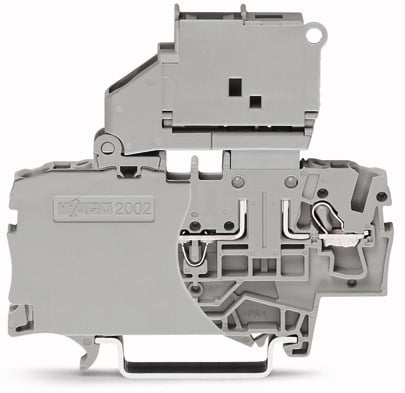

Σύνδεσμος 2 συρμάτων 2,5 mm2 λιωμένο γκρι 2002-1611

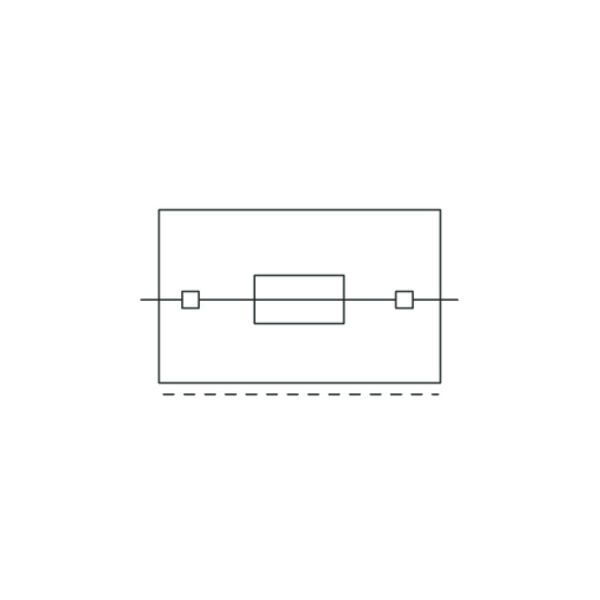

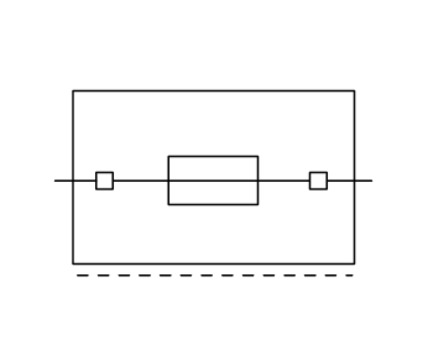

Ακροδέκτης ασφάλειας 2 συρμάτων με αρθρωτό στήριγμα ασφαλειών. για το ένθετο ασφάλειας συσκευής 5 x 20 mm. χωρίς σήμα εξουθένωσης ένθετου
Συμβουλή ασφαλείας 1: Οι ηλεκτρικές παράμετροι καθορίζονται από τις παραμέτρους της ασφάλειας.
Ονομα
Αξία
Μονάδα
συνολικός αριθμός τερματικών
2
συνολικός αριθμός δυναμικών
1
χρώμα
γκρί
βαθμολογημένες παράμετροι σύμφωνα με το 1
IEC/EN 60947-7-3
βαθμός ρύπανσης (1)
3
ονομαστική τάση EN (1) [V]
250
V
ονομαστική υπερτάση (1) [kV]
6
kV
ονομαστικό ρεύμα (1) [A]
6.3
ΚΑΙ
τεχνική σύνδεσης καλωδίου (1)
Push-in CAGE CLAMP®
αριθμός τερματικών 1
2
Ονομαστική διατομή
2,5 mm²
μονόσυρμα, συναρμολόγηση με εργαλεία
0,25 … 4 mm² / 22 … 12 AWG
Μονόσυρμα, βυσματωτή διάταξη χωρίς εργαλεία
0,75 … 4 mm² / 18 … 12 AWG
καλώδιο, συναρμολόγηση με εργαλεία
0,25 … 4 mm² / 22 … 12 AWG
καλώδιο με μανίκι ελάχ. Συναρμολόγηση βυσμάτων χωρίς εργαλεία
0,75 mm² / 18 AWG
μήκος μόνωσης καλωδίου
10 … 12 mm / 0,39 … 0,47 ίντσες
τύπος καλωδίωσης
καλωδίωση από μπροστά
σχέδιο
οριζόντια κατασκευή
επίπεδο περιγραφής
περιγραφή στη μέση / στο πλάι
μονωτική ουσία
πολυαμίδιο 66 (PA 66)
φορτίο πυρκαγιάς [MJ]
0,282
MJ
βάρος [g]
13.239
σολ

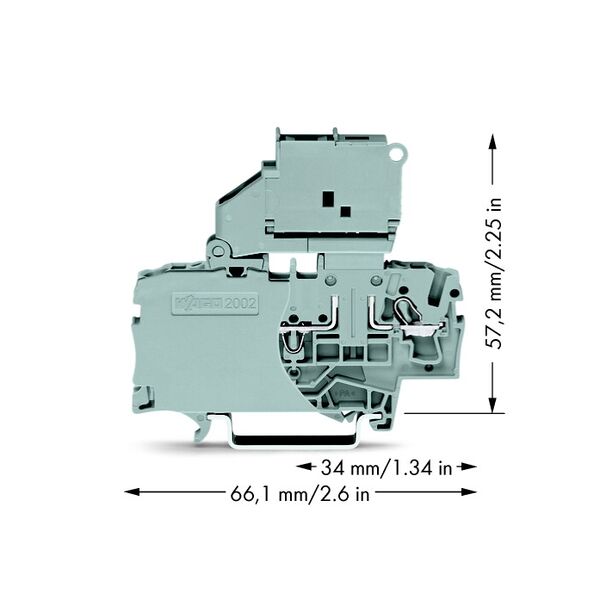

πλάτος
6,2 mm / 0,244 ίντσες
ύψος [mm]
57.2
mm
ύψος από το πάνω άκρο της ράγας
57,2 mm / 2,252 ίντσες
κύριος
66,1 mm / 2,602 ίντσες
τύπος εγκατάστασης
Ράγα TS 35
{Type}Μπλοκ ακροδεκτών σιδηροτροχιάς ασφαλειών. {Type}Μπλοκ ακροδεκτών σιδηροτροχιάς ασφαλειών. {Type}Μπλοκ ακροδεκτών σιδηροτροχιάς ασφαλειών
