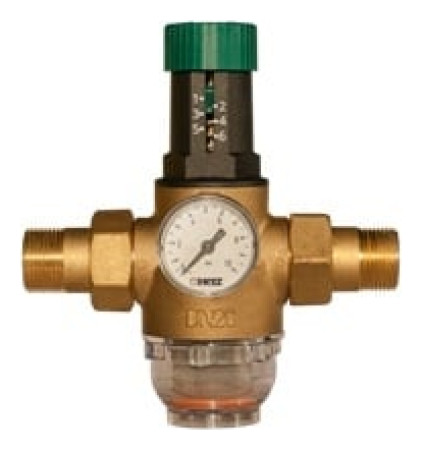

Μειωτήρας πίεσης διαφράγματος HERZ 1268213
Εφαρμογή και συντήρηση
Ο μειωτήρας πίεσης μεμβράνης έχει σχεδιαστεί για να μειώνει την πίεση σε συστήματα παροχής νερού και άλλες εγκαταστάσεις που δεν χρησιμοποιούν επιθετικά και εκρηκτικά μέσα. Η πίεση εξόδου είναι ρυθμιζόμενη και δεν αλλάζει όταν αλλάζει η πίεση εισόδου. Η πίεση εξόδου ρυθμίζεται χρησιμοποιώντας το πράσινο κουμπί. Ο μειωτήρας μπορεί να καταστραφεί γυρίζοντας το κουμπί πέρα από το εύρος ρύθμισης. Μετά από κάθε νέα ρύθμιση της πίεσης εξόδου, το δοχείο συλλογής νερού πρέπει να ανοίγει και να κλείνει.
Συνιστάται το σέρβις του μειωτήρα πίεσης διαφράγματος από ειδικευμένους εγκαταστάτες σύμφωνα με το DIN 1988. Το φίλτρο στον μειωτήρα πρέπει να ελέγχεται πολλές φορές το χρόνο και να αντικαθίσταται ή να καθαρίζεται εάν χρειάζεται.
Τεχνικές παράμετροι
Μέγιστη πίεση εισόδου: 16 bar
Εύρος πίεσης εξόδου: 1 – 6 bar
Εργοστασιακή ρύθμιση: 3 bar
Μέγιστη θερμοκρασία: 40 C
Κλίμακα μετρητή πίεσης: 0 – 10 bar
Πυκνότητα φίλτρου: 0,3 mm
Μέτριο: νερό
Πρότυπο: EN 1567
Σύνδεση μανόμετρου: 1/4" F (ISO 228-1)
Σύνδεση: Εξωτερικό σπείρωμα κατά ISO 7-1
Εκτέλεση
Σώμα: σφυρήλατο ορείχαλκο σύμφωνα με το EN 12165. CW626N
Κάλυμμα: PA6-C60
Μεμβράνη: EPDM
Ελατήριο: ανοξείδωτο ατσάλι
Σφραγίδες: EPDM
Τσιμούχα σύνδεσης: πλαστικό
Πόμολο: PA, πράσινο
Φίλτρο: ανοξείδωτο
Κάλυμμα φίλτρου: grilamid TR90
Εγκατάσταση
Πριν εγκαταστήσετε τον μειωτήρα πίεσης διαφράγματος, ξεπλύνετε καλά την εγκατάσταση. Ο μειωτήρας πρέπει να τοποθετηθεί οριζόντια με το φίλτρο στραμμένο προς τα κάτω. Η κατεύθυνση ροής πρέπει να είναι σύμφωνη με τη σήμανση στο σώμα του μειωτήρα. Για σωστή λειτουργία, πρέπει να διατηρούνται ευθείες τομές πριν και μετά τον μειωτήρα, με μήκος που αντιστοιχεί τουλάχιστον σε 5 x DN του σωλήνα. Το μανόμετρο που περιλαμβάνεται στο κιτ θα πρέπει να τοποθετηθεί στο σώμα του μειωτήρα (η εγκατάσταση και στις δύο πλευρές είναι δυνατή). Οι βαλβίδες διακοπής πρέπει να τοποθετούνται πριν και μετά τον μειωτήρα.{Προορισμός} Υδρόβια . {Size} 1" . {Type} Μειωτές πίεσης νερού
