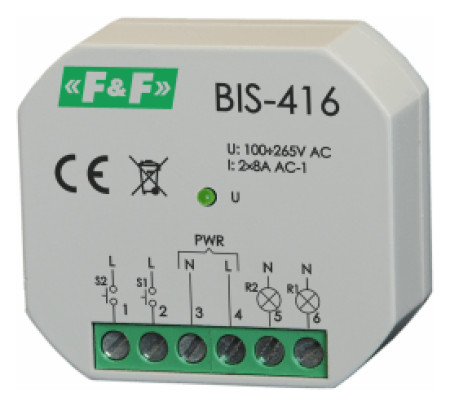

BIS-416 δισταθή ρελέ, δύο ανεξάρτητα κυκλώματα ελέγχου
Δικαναλικό.
Για χωνευτό κουτί Ø60.
Πεπρωμένο
Το ηλεκτρονικό δισταθή ρελέ παλμών σάς επιτρέπει να ενεργοποιείτε ή να απενεργοποιείτε τον φωτισμό ή άλλη συσκευή από πολλά διαφορετικά σημεία χρησιμοποιώντας παράλληλα συνδεδεμένους στιγμιαίους διακόπτες ελέγχου (καμπάνα).
Το ρελέ έχει δύο ανεξάρτητα ελεγχόμενα κανάλια.
Δράση

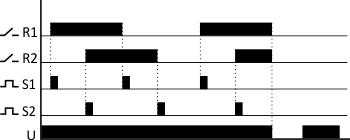

Ο δέκτης ενεργοποιείται μετά από μια τρέχουσα ώθηση που προκαλείται από το πάτημα οποιουδήποτε στιγμιαίου κουμπιού (καμπάνα) που είναι συνδεδεμένο στο ρελέ.
Μετά τον επόμενο παλμό, ο δέκτης θα σβήσει.

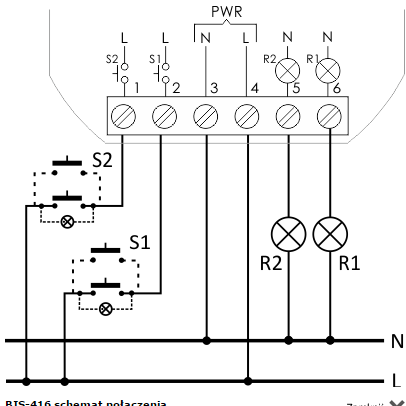

Το ρελέ έχει δύο ανεξάρτητα ελεγχόμενα κανάλια. Ο έλεγχος πραγματοποιείται χρησιμοποιώντας δύο ξεχωριστές εισόδους σήματος.
Ο παλμός στην είσοδο S1 ελέγχει την έξοδο R1. Το ζεύγος εισόδου S2 και εξόδου R2 λειτουργούν αναλόγως.
Το ρελέ δεν έχει «μνήμη» της θέσης επαφής, δηλαδή σε περίπτωση διακοπής ρεύματος και επιστροφής του, η επαφή του ρελέ θα τεθεί σε κατάσταση απενεργοποίησης. Αυτό αποτρέπει την αυτόματη ενεργοποίηση ελεγχόμενων δεκτών χωρίς επίβλεψη μετά από μακροχρόνια διακοπή ρεύματος.
ΠΡΟΣΟΧΗ!
Το BIS-416 μπορεί να λειτουργήσει με φωτιζόμενα κουμπιά.
Τεχνικά στοιχεία
τροφοδοτικό
100÷265V AC
ρεύμα επαφής/φόρτωσης AC-1
2×1 ΟΧΙ / 2×[<8A]
Ρεύμα ελέγχου παλμού L
<5 mA
καθυστέρηση ενεργοποίησης
0,1÷0,2s
ένδειξη ισχύος
LED πράσινο
κατανάλωση ρεύματος
κατάσταση αναμονής
0,15 W
ενεργοποιημένη κατάσταση
0,6W
θερμοκρασία λειτουργίας
-25÷50°C
σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
ροπή σύσφιξης
0,4 Nm
διαστάσεις
Ø54 (□48×43mm), h=20mm
εγκατάσταση
σε χωνευτό κουτί Ø60
βαθμό προστασίας
IP20
