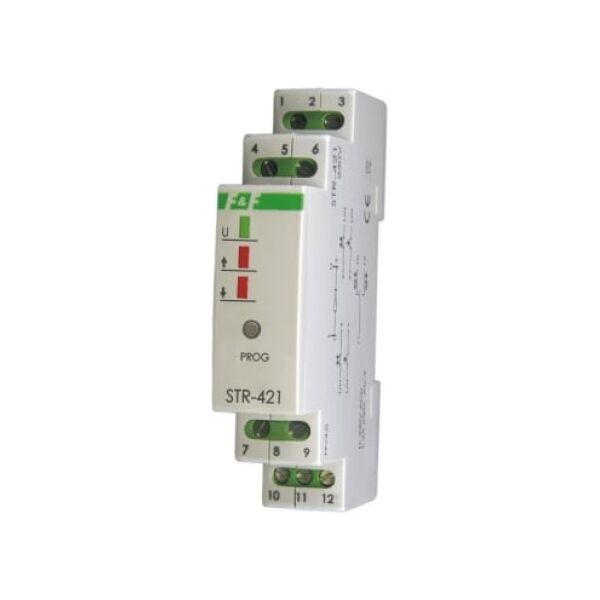

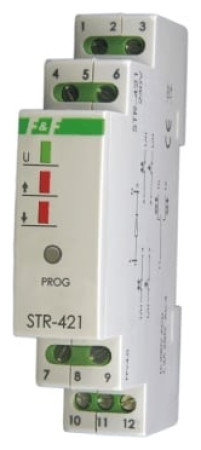

Ελεγκτής ρολών δύο κουμπιών 2A IP20 STR-421 230V
Ελεγκτής ρολών με δύο κουμπιά
επίπεδο προστασίας: IP20
Τροφοδοτικό: 230V
Ρεύμα φορτίου AC-3: <2A
Κατανάλωση ισχύος: 1W
προγραμματιζόμενος χρόνος ενεργοποίησης: 0 sec÷10 min
ένδειξη τροφοδοσίας: πράσινο LED
ένδειξη ενεργοποίησης: κόκκινο LED
διαστάσεις: 1 μονάδα 18mm
εγκατάσταση: ράγα 35mm
Πεπρωμένο:
Ο ελεγκτής STR έχει σχεδιαστεί για να ελέγχει ρολά (πάνω-κάτω) ή άλλα αντικείμενα (π.χ. πύλες) που κινούνται από μονοφασικό ηλεκτρικό κινητήρα AC χρησιμοποιώντας στιγμιαίους διακόπτες (π.χ. διακόπτες καμπάνας). Ο ελεγκτής μπορεί να λειτουργήσει ως αυτόνομη συσκευή (σχεδιασμένη για να ανοίγει/κλείνει ένα ρολό) και είναι επίσης δυνατός ο συνδυασμός ελεγκτών σε ομάδες που επιτρέπουν τον κεντρικό έλεγχο πολλών ρολό.
Δράση:
Η τροφοδοσία ρεύματος του ελεγκτή υποδεικνύεται με την πράσινη λυχνία LED U. Ο κινητήρας ρολών ενεργοποιείται με στιγμιαία εφαρμογή τάσης (L ή N) σε μία από τις εισόδους ελέγχου. Ο κινητήρας είναι ενεργοποιημένος για ένα χρονικό διάστημα που έχει προγραμματίσει προηγουμένως ο χρήστης, επιτρέποντας την πλήρη ανύψωση ή κατέβασμα του ρολού. Η λειτουργία του κινητήρα και η κατεύθυνση κίνησης του ρολού σηματοδοτούνται από τον κατάλληλο κόκκινο ή LED φωτισμό. Είναι δυνατό να σταματήσετε το ενεργοποιημένο ρολό σε επίπεδο που έχει επιλέξει ο χρήστης (ατελές άνοιγμα ή κλείσιμο του ρολού).
Είσοδοι ελεγκτή:
Τοπικός έλεγχος - μια ομάδα κουμπιών που συνδέονται με τους ακροδέκτες 7 και 9 που ελέγχουν ένα ρολό.
- επάνω (άνοιγμα) - κάτω (κλείσιμο)
Με το πάτημα του τοπικού κουμπιού, το ρολό κινείται προς μια δεδομένη κατεύθυνση. Εάν το ρολό βρίσκεται ήδη σε κίνηση, πατώντας το κουμπί τοπικού ελέγχου θα σταματήσει το ρολό.
Κεντρικός έλεγχος - μια ομάδα κουμπιών κοινά σε πολλούς ελεγκτές (τουλάχιστον δύο), συνδεδεμένα στους ακροδέκτες 4 και 6, που ελέγχουν όλα τα ρολά στο κεντρικό σύστημα ελέγχου.
- όλα επάνω? - όλα κάτω
Πατώντας το κεντρικό κουμπί ελέγχου ενεργοποιούνται τα ρολά για να κινηθούν προς τη δεδομένη κατεύθυνση. Εάν ένα από τα ρολά κινείται ήδη προς την ίδια κατεύθυνση, θα συνεχίσει. Εάν κινηθεί προς την αντίθετη κατεύθυνση, το ρολό θα σταματήσει πρώτα και μετά θα ενεργοποιηθεί προς την κατεύθυνση που προκύπτει από την εντολή που δόθηκε στην κεντρική είσοδο.
ΠΡΟΣΟΧΗ! Ο κεντρικός έλεγχος σάς επιτρέπει μόνο να ενεργοποιήσετε τα ρολά για να κινηθείτε προς την επιλεγμένη κατεύθυνση. Το ρολό θα σταματήσει μόνο αφού παρέλθει ο προγραμματισμένος χρόνος ή αφού πατήσετε οποιοδήποτε κουμπί τοπικού ελέγχου.{Type} Άλλο . Μονάδες ελέγχου {Type} p/t
