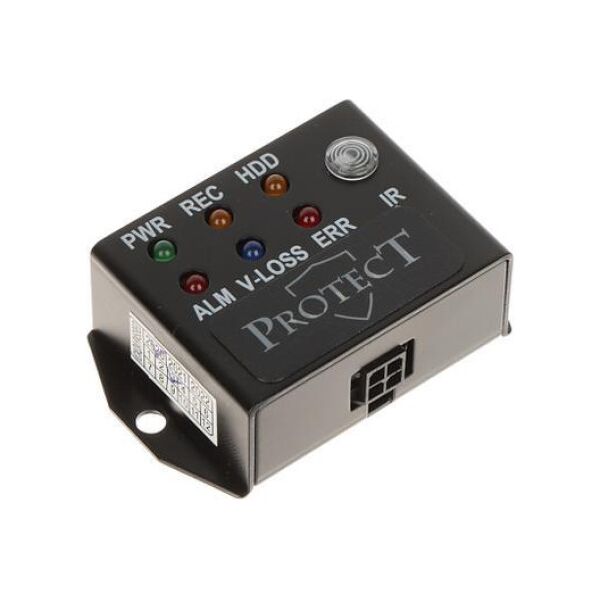

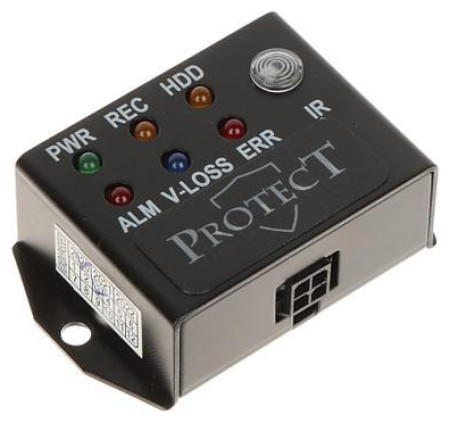

Ο πίνακας ελέγχου PROTECT-LED-KL-1 χρησιμοποιείται για την παρακολούθηση της κατάστασης λειτουργίας της κινητής συσκευής εγγραφής και χρησιμεύει ως επέκταση υπερύθρων
Εφαρμογή:
ΠΡΟΣΤΑΤΕΥΤΕ συσκευές εγγραφής κινητών
LED που υποδεικνύουν την κατάσταση λειτουργίας της συσκευής:
PWR - Τροφοδοτικό
REC - Εγγραφή βίντεο
HDD - Εγκατεστημένη και διαμορφωμένη κάρτα μνήμης SD
ALM - Έξοδος συναγερμού
V-LOSS - Συναγερμός απώλειας σήματος VIDEO
ERR - Σφάλμα
Διεπαφή επικοινωνίας:
RS-485
Περιγραφή καλωδίου:
ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ / ΚΑΤΑΓΡΑΦΗ:
Λευκό / RS485B
Κόκκινο / Έξοδος 12 V
Πράσινο / RS485A
Μαύρο / GNDΓια σύνδεση, είναι απαραίτητο να αποκόψετε τον εργοστασιακό σύνδεσμο και να τον συνδέσετε χειροκίνητα στους κατάλληλους συνδέσμους της συσκευής εγγραφής
Τροφοδοτικό:
12 V DC
Ζυγός:
0,18 κιλά
Διαστάσεις:
57 x 35 x 20 mm
4 m - Μήκος καλωδίου
