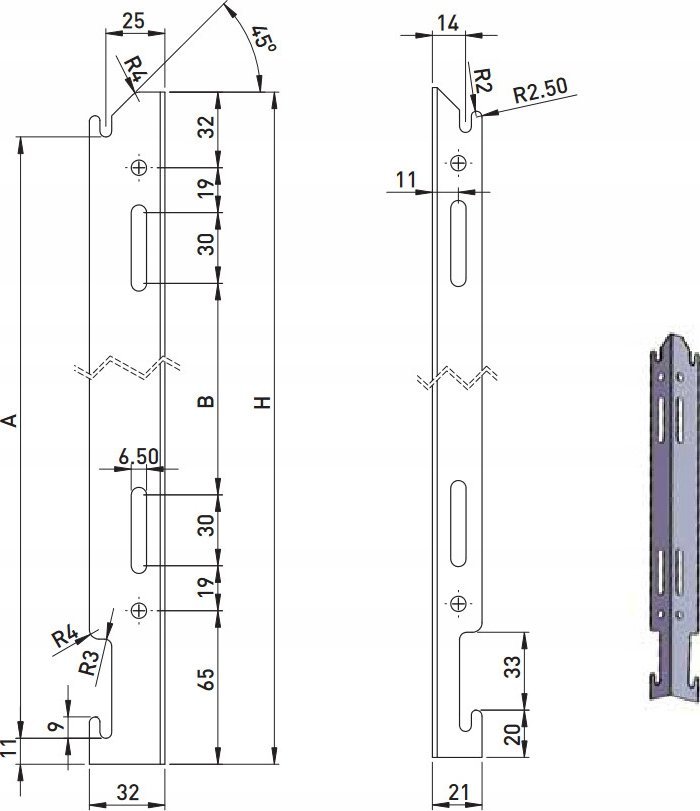

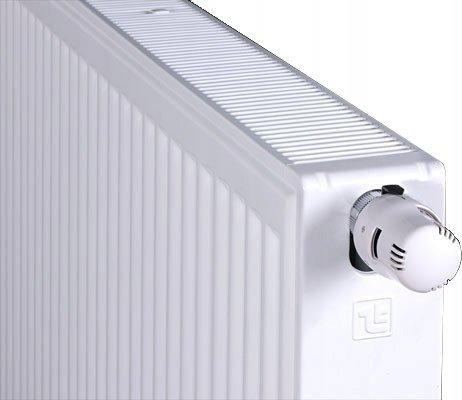

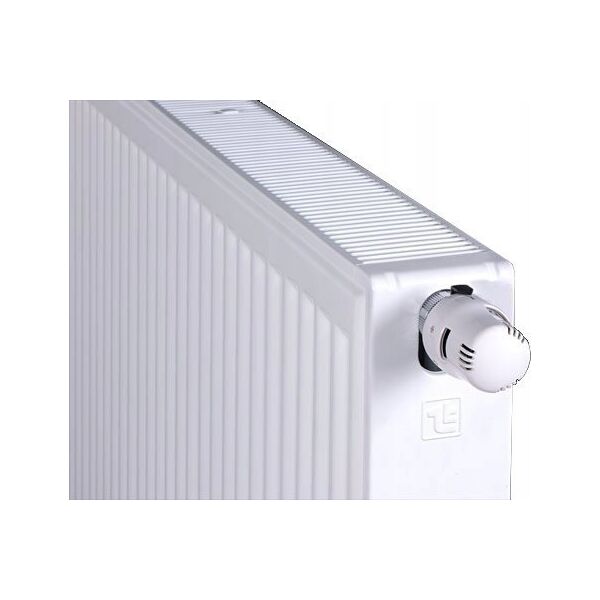

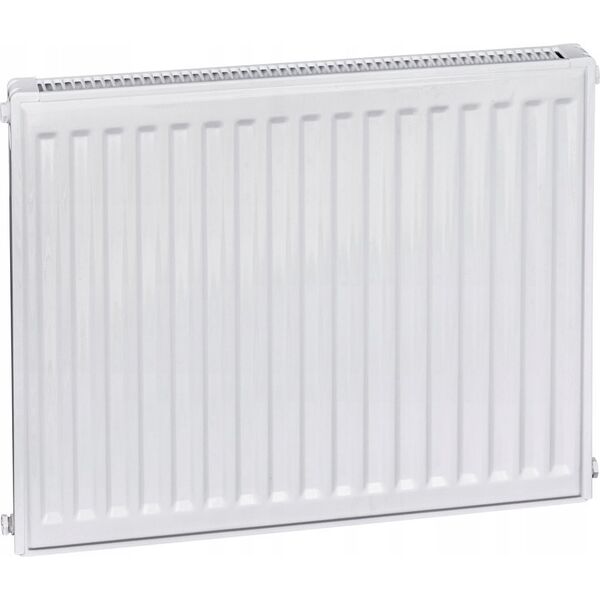

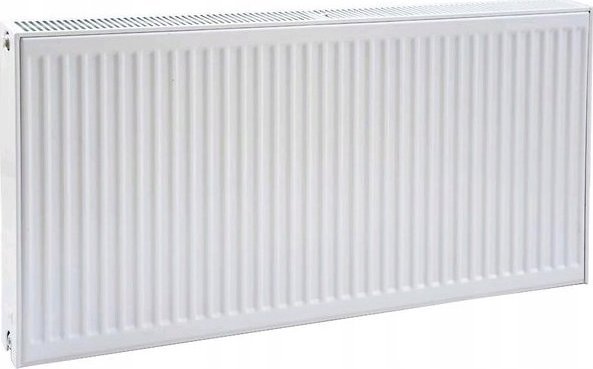

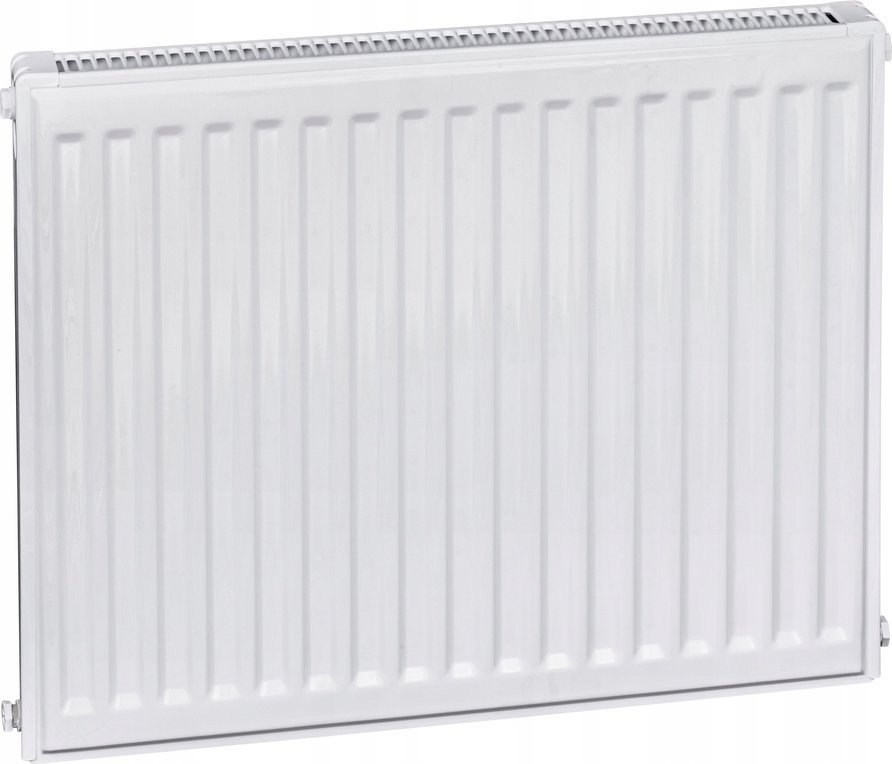

Τα θερμαντικά σώματα πάνελ Termo Teknik κατασκευάζονται σύμφωνα με το διεθνές πρότυπο EN 442 & BS EN ISO 9001 σε πέντε σύγχρονες γραμμές παραγωγής - Ελβετική και Ιταλική. Για την παραγωγή χρησιμοποιείται χάλυβας ψυχρής έλασης σύμφωνα με το πρότυπο EN10130. Η προετοιμασία και η βαφή της επιφάνειας πραγματοποιείται σύμφωνα με το πρότυπο DIN 55900-1 Τεχνικά στοιχεία: ύψος: 600mm πλάτος: 800mm βάθος: 108mm απόσταση σύνδεσης: 550mm χρώμα: λευκή σύνδεση 1/2" Υλικό: μέταλλο Κομψό, αποδοτικό και ανθεκτικό πάνελ. καλοριφέρ κατασκευασμένα σύμφωνα με EN442 και BS EN ISO 9001 Standard Πλαϊνή σύνδεση Εξοπλισμένα με επάνω κάλυμμα και στο πλάι, δίνοντας μια τακτοποιημένη, συμπαγή εμφάνιση Μεγάλη γκάμα μεγεθών για να καλύψει όλες τις ανάγκες Μοντέρνος σχεδιασμός καναλιών νερού με βήμα 33,3 mm Convectors συγκολλημένα στα κανάλια νερού, που εξασφαλίζουν υψηλή θερμική απόδοση Τσάντα με αξεσουάρ που περιέχει: αεραγωγό, βύσματα, βίδες και βύσματα τοίχου Στάνταρ εξοπλισμένο με ανάρτηση τύπου "L" Συσκευασία που προστατεύει κατά τη μεταφορά και αποθήκευση Φιλικό προς το περιβάλλον, βαφή πολλαπλών σταδίων, επέκταση ανθεκτικότητα του προϊόντος και εξασφάλιση κομψής εμφάνισης Καθαρισμός λίπους και φωσφοροποίηση σιδήρου Μεταλλικό αστάρι με βάση το νερό Μεταλλικό εποξειδικό πολυεστερικό χρώμα σε σκόνη Πρότυπο χρώμα βαφής RAL 9016 ΔΙΑΦΟΡΕΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΥΝΔΕΣΗΣ ΚΑΛΟΡΙΤΕΡ Οι βασικές μέθοδοι σύνδεσης καλοριφέρ περιγράφονται παρακάτω1. Μονόπλευρη σύνδεση πάνω-κάτω. Ο σωλήνας τροφοδοσίας του ψυγείου βρίσκεται στο επάνω μέρος και ο σωλήνας επιστροφής βρίσκεται στο κάτω μέρος στην ίδια πλευρά. Αυτή είναι η πιο συχνά προτεινόμενη και χρησιμοποιούμενη μέθοδος και, στις περισσότερες περιπτώσεις, παρέχει επίσης την υψηλότερη ενεργειακή απόδοση. 2. Αντίθετη σύνδεση πάνω-κάτω Αυτή η μέθοδος συνιστάται για μακριά καλοριφέρ με μήκος 4-5 φορές μεγαλύτερο από το ύψος. Για παράδειγμα: συνιστάται για καλοριφέρ με ύψος τουλάχιστον 500 mm και μήκος μεγαλύτερο από 2250 mm (500 x 4,5 = 2250 mm). 3. Σύνδεση απέναντι από το κάτω μέρος Αυτή η μέθοδος δεν συνιστάται εκτός εάν δεν υπάρχει άλλη επιλογή. Προκαλεί απώλεια θερμότητας στην έξοδο 10-20%, ανάλογα με το ύψος του καλοριφέρ. Είναι σημαντικό να επιλέξετε ένα καλοριφέρ με την κατάλληλη θερμαντική ισχύ για αυτή τη μέθοδο.4. Σύνδεση καλοριφέρ Ventil (VK) Compact Τα θερμαντικά σώματα Ventil compact διαθέτουν δύο πρόσθετες κάτω οπές σύνδεσης που βρίσκονται στη δεξιά (ή προαιρετικά - στην αριστερή) πλευρά του ψυγείου. Η εσωτερική οπή συνδέεται με την επάνω δεξιά θερμοστατική βαλβίδα και χρησιμοποιείται για τροφοδοσία. Η εξωτερική τρύπα στο κάτω μέρος χρησιμεύει ως επιστροφή. 5. Σύστημα μονού σωλήνα Με αυτήν τη μέθοδο εγκατάστασης, το μήκος και η διάμετρος του σωλήνα παράκαμψης πρέπει να υπολογιστούν προσεκτικά για να ελαχιστοποιηθούν οι πτώσεις πίεσης που μειώνουν την απόδοση των καλοριφέρ θέρμανσης. Μια αντλία μπορεί να χρησιμοποιηθεί για τον έλεγχο της πίεσης του νερού. Λάβετε υπόψη ότι με αυτόν τον τύπο σύνδεσης η μέση θερμοκρασία για κάθε ψυγείο θα είναι διαφορετική. 6. Σύνδεση σε σειρά Αυτή η μέθοδος χρησιμοποιείται πολύ σπάνια κατά τη σύνδεση σειράς καλοριφέρ. Εάν είναι απαραίτητο, η συνολική ισχύς θέρμανσης ολόκληρης της σειράς δεν μπορεί να υπερβαίνει τα 7000-8000 kcal/h. Διαφορετικά, η χωρητικότητα της αντλίας κυκλοφορίας θα ξεπεραστεί. Κατά τον υπολογισμό της ισχύος μιας σειράς, πρέπει να δίνεται ιδιαίτερη προσοχή στις διαφορές στις μέσες θερμοκρασίες μεμονωμένων πάνελ.
