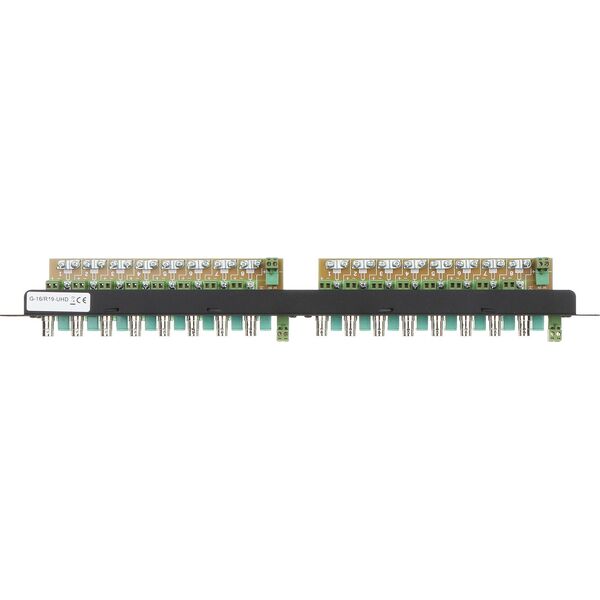

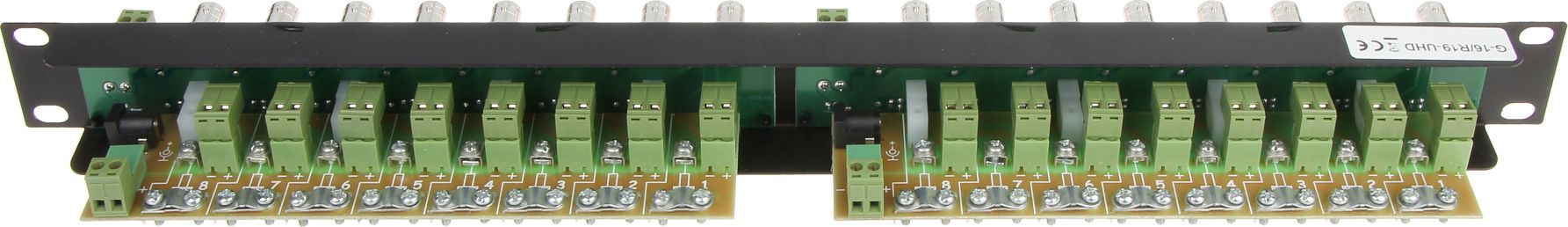

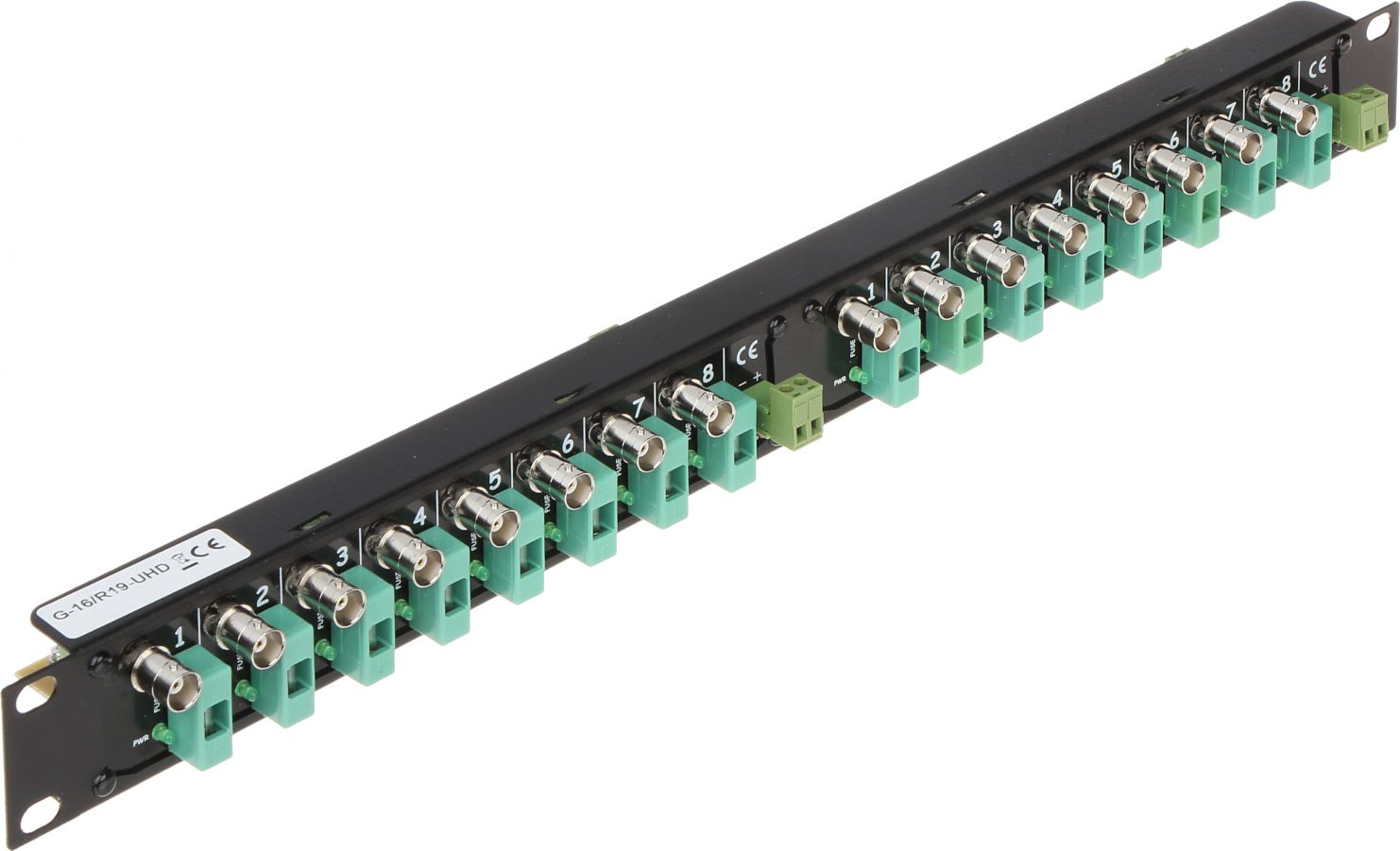

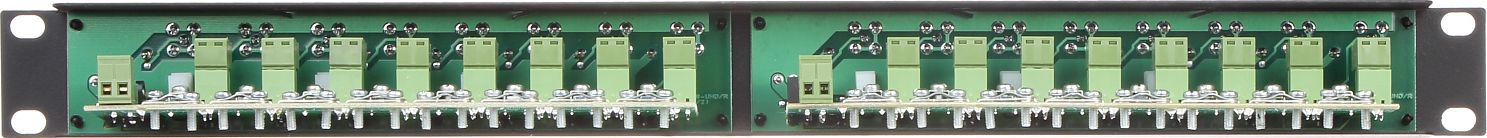

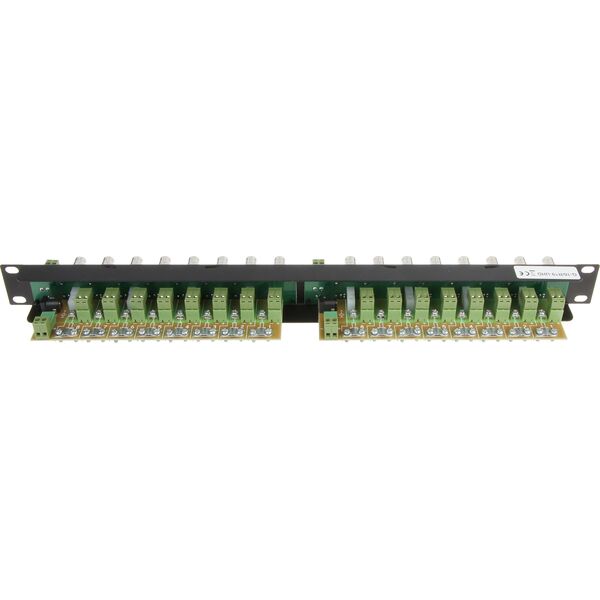

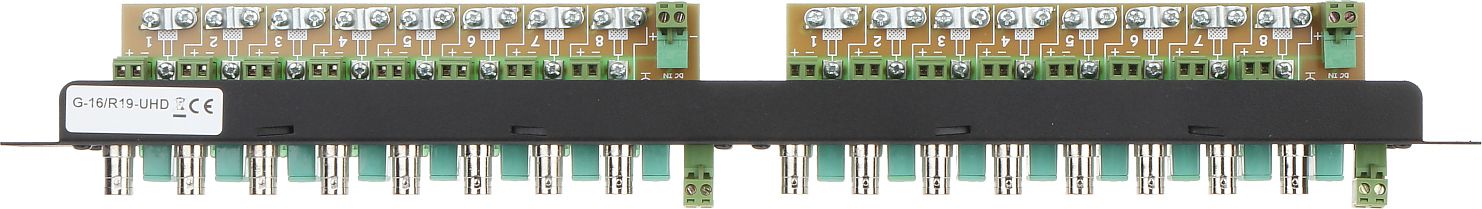

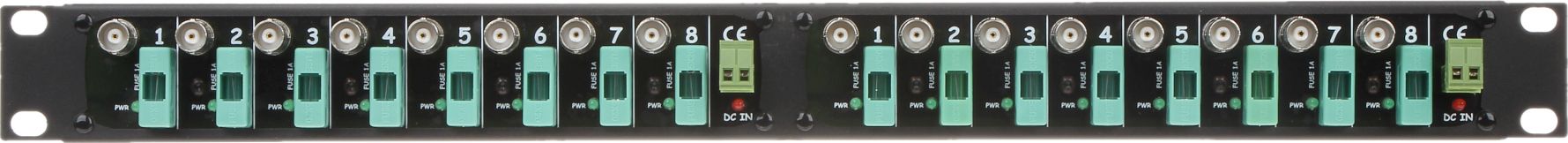

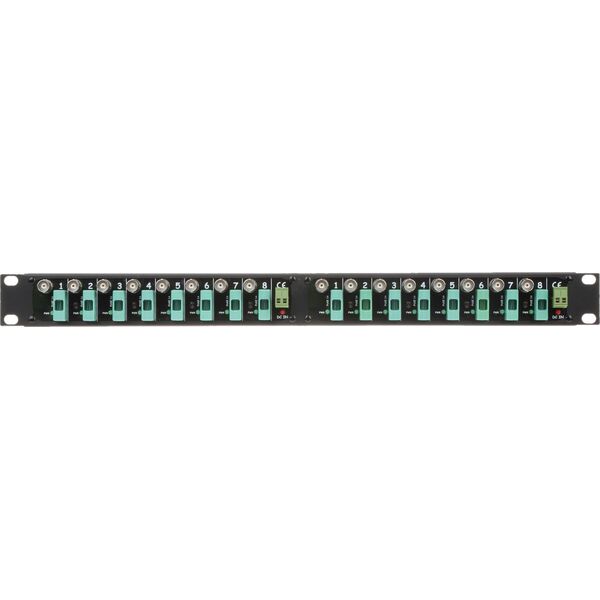

Patch panel 19" 16x BNC G-16/R19-UHD
Το G-16/R19-UHD είναι μια συσκευή σχεδιασμένη για εύκολη και ανθεκτική σύνδεση 16 ομοαξονικών καλωδίων CCTV (π.χ. τύπου YAP) και διακλάδωση της παροχής ρεύματος από μια εξωτερική παροχή ρεύματος σε 16 εξόδους, καθεμία από τις οποίες προστατεύεται με ασφάλεια και έχει LED που δείχνει την εξάντλησή του. Τα ομοαξονικά καλώδια στερεώνονται χρησιμοποιώντας βιδωτούς ακροδέκτες χαμηλών απωλειών (πυρήνας και σφιγκτήρας θωράκισης καλωδίου).
Τα πιο σημαντικά χαρακτηριστικά της συσκευής:
Είναι αφιερωμένο σε εφαρμογές που χρησιμοποιούν πρότυπα σήματος βίντεο: AHD, HD-CVI, HD-TVI, PAL.
Εξοικονόμηση χώρου στο ντουλάπι rack - υποδοχή διανομής σε ένα πάνελ 1U.
Αξιόπιστη σχεδίαση.

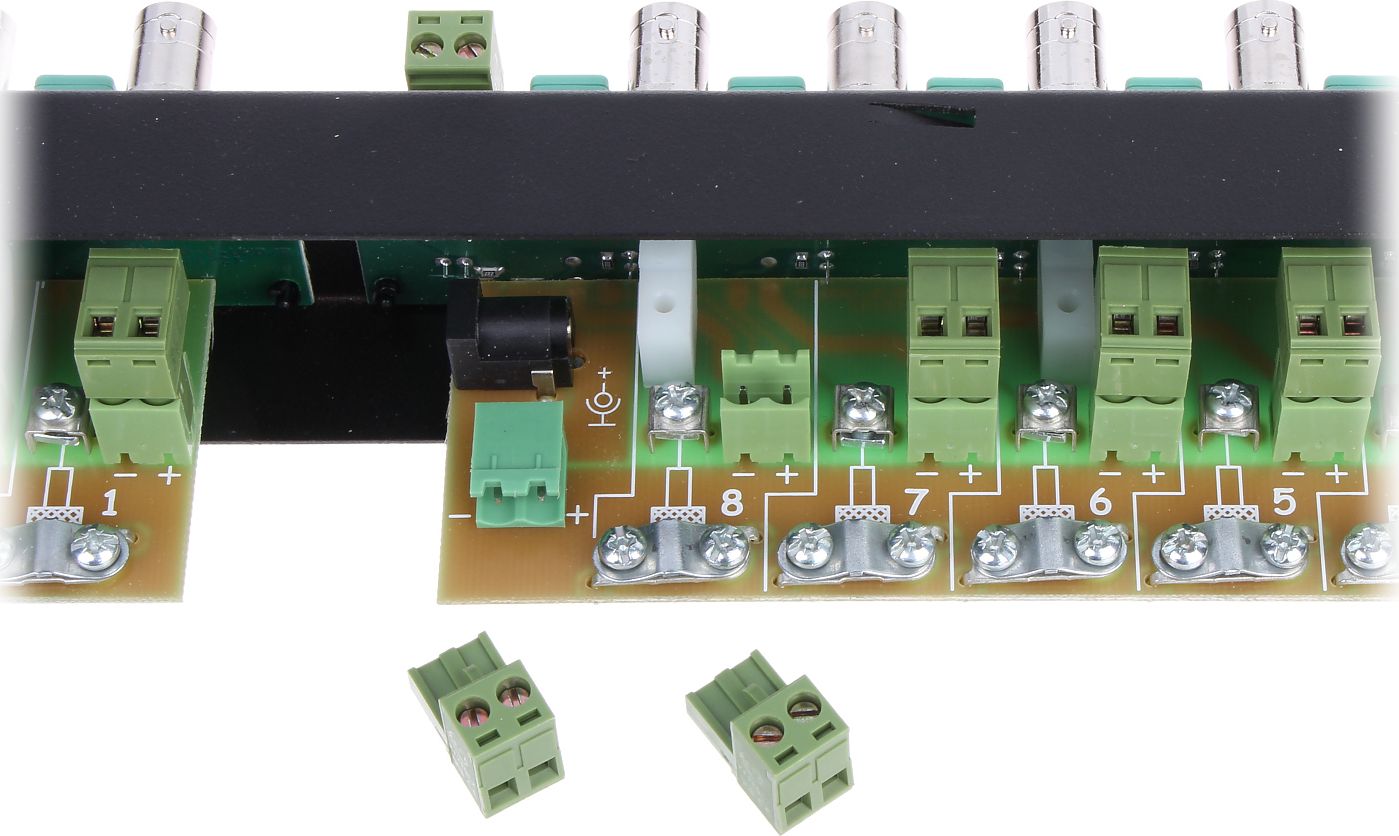

Εύκολη εγκατάσταση ομοαξονικού καλωδίου: ο σφιγκτήρας σύρματος και θωράκισης συνδέει το καλώδιο με τις υποδοχές BNC.
16 έξοδοι ισχύος με προστασία βραχυκυκλώματος που προστατεύεται από ασφάλειες 1Α.
Κάθε έξοδος έχει ένα πράσινο LED που ανάβει κατά την κανονική λειτουργία (χωρίς φως σημαίνει ότι η ασφάλεια έχει καεί).
Το κόκκινο LED (POWER) υποδεικνύει την τάση από το εξωτερικό τροφοδοτικό.
Προσδιορισμός:
Πρότυπο:
AHD - 8 Mpx 4K UHD,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL/NTSC
Αριθμός εξόδων βίντεο: 16 τεμ
Αριθμός εισόδων βίντεο: 16 τεμ
Αριθμός εξόδων ισχύος: 16 τεμ
Αριθμός εισόδων ισχύος:
2 x 1 τεμ. DC 2,1/5,5 mm Jack
2 x 2 τεμ
Μέγιστο ρεύμα τροφοδοσίας: 2 x 8 A
Μέγιστο ρεύμα εξόδου: 1 A
Τύπος συνδέσμων ασφαλειών: 1A/250V, 5/20mm, αργής ροής
Τροφοδοσία: 3 ... 30 V DC (συνήθως 12 V)
Σκοπός των LED:
κόκκινο "DC IN" - ενημερώνει για την τάση τροφοδοσίας (DC IN)
πράσινο "PWR" - ενημερώνει για καμένη ασφάλεια (χωρίς φως σημαίνει ότι η ασφάλεια έχει καεί)
Τοποθέτηση: RACK 19", 1U
Περίβλημα: Μεταλλικό
Χρώμα: Μαύρο
Θερμοκρασία λειτουργίας / σχετική υγρασία: -40 °C ... 55 °C / < 95%
Βάρος: 0,55 kg
Διαστάσεις: 483 x 44 x 70 mm{Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα
