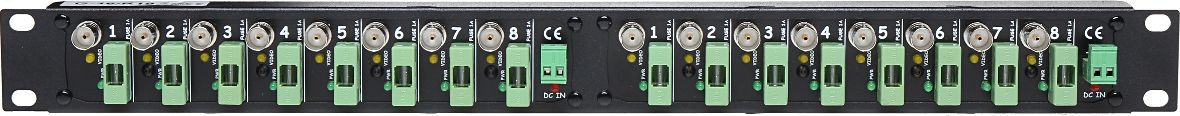

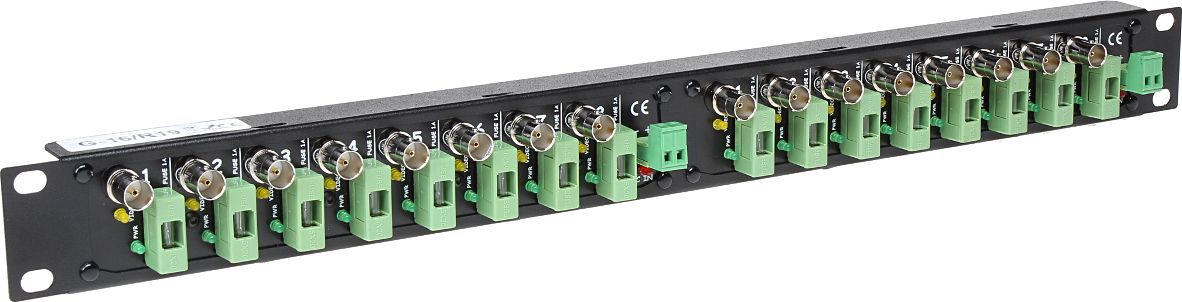

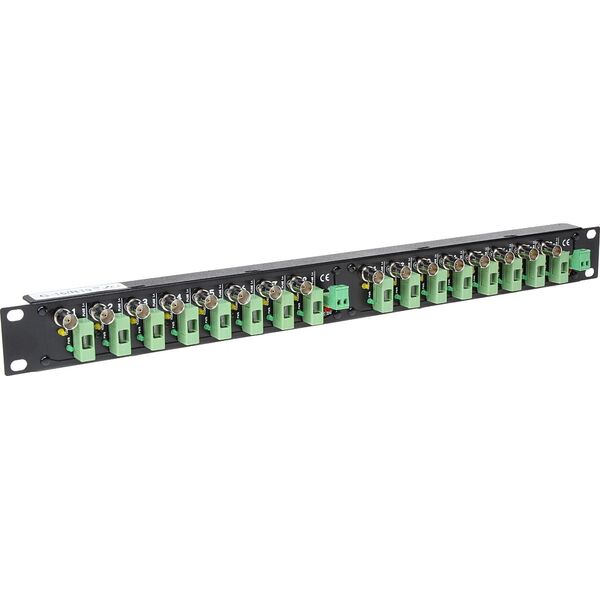

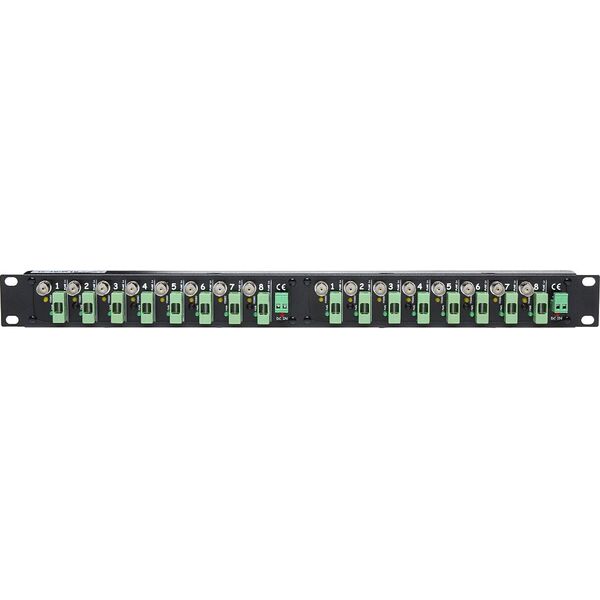

Patch panel 19" 16x BNC

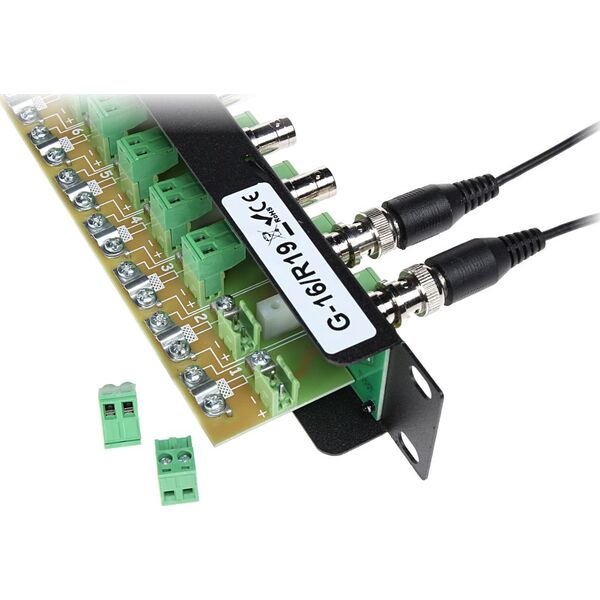

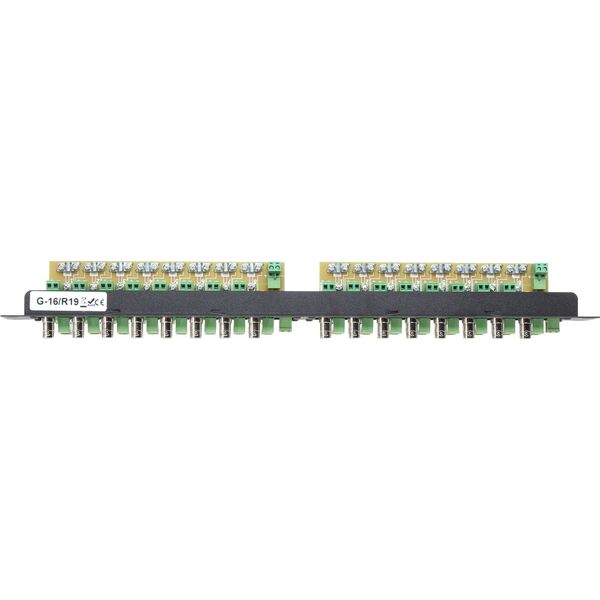

Το G-16/R19 είναι μια συσκευή σχεδιασμένη για εύκολη σύνδεση καλωδίων CCTV 2x8 YAP και εύρυθμη διακλάδωση του τροφοδοτικού από ένα υψηλότερο τροφοδοτικό. Η πρίζα G-16/R19 διακλαδίζει την παροχή ρεύματος σε εξόδους 2x8, καθεμία από τις οποίες προστατεύεται από μια ασφάλεια και έχει καμένη λυχνία LED (χωρίς φως σημαίνει ότι η ασφάλεια έχει καεί).
Το G-16/R19 έχει τρεις υποδοχές εισόδου ισχύος που συνδέονται μεταξύ τους. Δεν έχει σημασία σε ποιον βύσμα τροφοδοτούμε, κάτι που επιτρέπει τη σύνδεση είτε με βύσμα DC 2.1/5.5 είτε με απομονωμένα καλώδια. Αυτό σας επιτρέπει επίσης να συνδέσετε συνδέσμους σε σειρά, π.χ. τροφοδοσία ρεύματος στην υποδοχή DC IN, από τους ακροδέκτες του καλωδίου DC IN, χρησιμοποιώντας το καλώδιο WT-2.1 στη δεύτερη πρίζα G-16/R19. Η συσκευή είναι ιδανική για τη σύνδεση τροφοδοτικού με βύσμα 2,1/5,5 mm σε καλώδια YAP75 που τροφοδοτούν κάμερες. Όχι άλλα κρεμασμένα καλώδια στο ντουλάπι RACK! Φροντίστε την αισθητική της καλωδίωσης σας.
Το καλώδιο CCTV YAP75-0,59/3,7+2x0,5 έχει 2 καλώδια 0,5 mm² το καθένα. Η θεωρητική αντίσταση είναι 3,4Ω/100m. Ο κατασκευαστής του καλωδίου ορίζει 5,5Ω/100m. Τροφοδοτώντας την κάμερα με DC 12V χρησιμοποιώντας το καλώδιο YAP75 και υποθέτοντας πτώση τάσης στα 11 V, η ισχύς μπορεί να μεταδοθεί στις αποστάσεις που δίνονται στον παρακάτω πίνακα.
Χαρακτηριστικά προϊόντος:
Πρότυπο: CVBS - PAL/NTSC
Αριθμός εξόδων βίντεο: 16 τεμ
Αριθμός εισόδων βίντεο: 16 τεμ
Αριθμός εξόδων ισχύος: 16 τεμ
Αριθμός εισόδων ισχύος: 6 τεμ. υποδοχή / σφιγκτήρες καλωδίων 2,1/5,5 mm
Μέγιστο ρεύμα τροφοδοσίας: 2x10 A
Μέγιστο ρεύμα εξόδου: 1 A
Τύπος συνδέσμων ασφαλειών: 1A/250V, 5/20mm, αργής ροής
Τροφοδοσία: 8 ... 30 V DC (συνήθως 12 V)
Κατανάλωση ρεύματος συσκευής (για διαφορετικά Uz): 12 V = 150 mA / 30 V = 250 mA
Σκοπός των LED:
κόκκινο "POWER" - ενημερώνει για την τάση τροφοδοσίας (DC IN)
πράσινο "PWR LED" - ενημερώνει για καμένη ασφάλεια (χωρίς φως σημαίνει ότι η ασφάλεια έχει καεί)
κίτρινο "VIDEO LED" - ενημερώνει για την παρουσία σήματος βίντεο
Μέγιστο ρεύμα:
Κάμερα 150mA - 98 μέτρα (R=3,4Ohm/100m)
Κάμερα 150mA - 60 μέτρα (R=5,5Ohm/100m)
Κάμερα 650mA + θερμοστάτης - 22 μέτρα (R=3,4Ohm/100m)
Κάμερα 650mA + θερμοστάτης - 14 μέτρα (R=5,5Ohm/100m)
Τοποθέτηση: Rack 10"
Περίβλημα: Μεταλλικό
Χρώμα: Μαύρο
Θερμοκρασία λειτουργίας / σχετική υγρασία: -50 °C ... 55 °C / < 95 %
Βάρος: 0,6 kg
Διαστάσεις: 480 x 48 x 44 mm{Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα . {Type} Πίνακες ενημέρωσης κώδικα
