Πυρηνική πανκατευθυντική κεραία ευρείας ζώνης

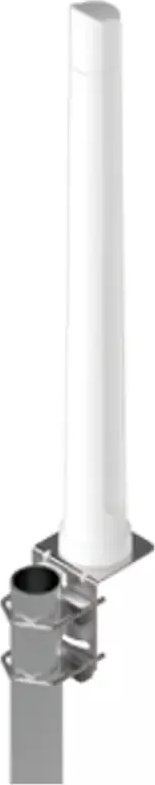

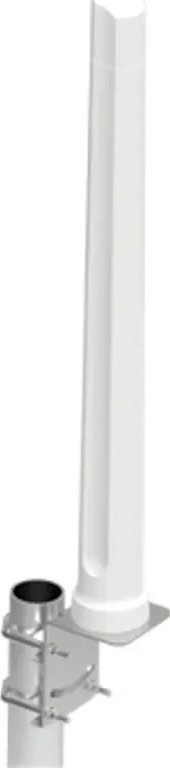

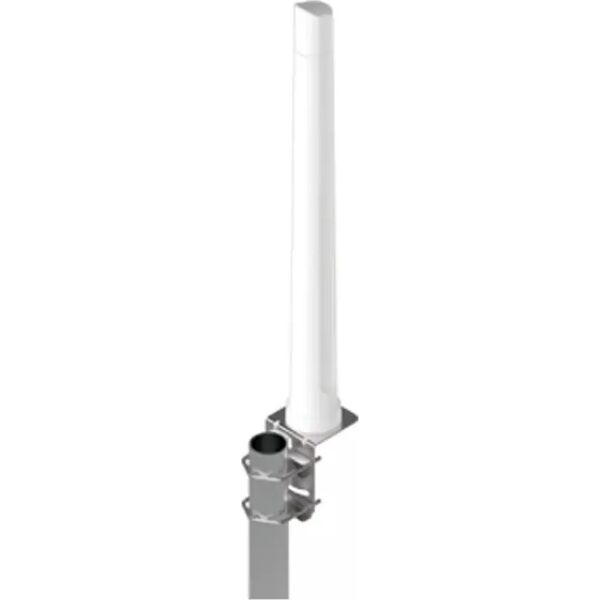

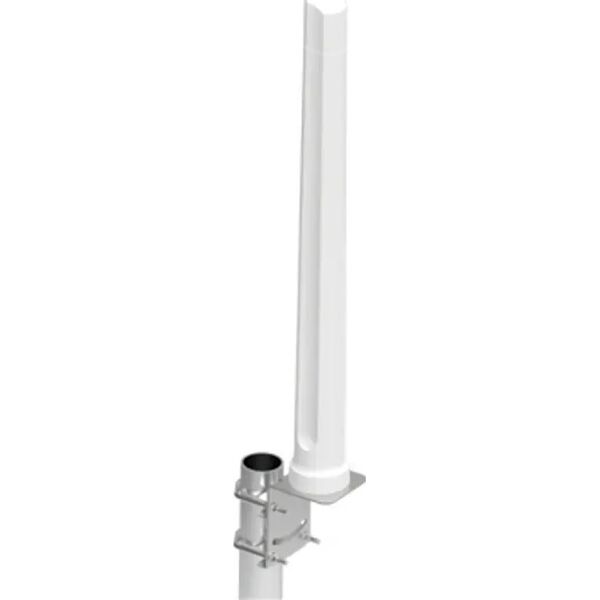

Η OMNI-293OMNI-293 είναι μια υπερευρυγώνια, υψηλής απόδοσης, πανκατευθυντική κεραία που
καλύπτει τις σημερινές 4G/LTE και τις μελλοντικές συχνότητες 5G με τέλεια
ισορροπημένο κέρδος σε όλες τις συχνότητες.
Η απόδοση εξαιρετικά ευρείας ζώνης της κεραίας της επιτρέπει να λειτουργεί στην περιοχή από 617 έως
3800 MHz, με απολαβή αιχμής 9 dBi. Η κεραία είναι μελλοντική γιατί
περιλαμβάνει την επερχόμενη ζώνη 617 έως 698 MHz, καθώς και τη ζώνη 3400 έως 3800 MHz, η οποία θα είναι
χρησιμοποιείται σε μελλοντικές εφαρμογές 5G. Χάρη σε αυτό, η κεραία μπορεί να είναι
χρησιμοποιείται σε όλα τα μέρη του κόσμου και σχεδόν εγγυάται τη λήψη σήματος.
παντού. Ο σχεδιασμός της κεραίας επιτρέπει εξαιρετικό έλεγχο μοτίβων σε όλη την έκταση
εύρος συχνοτήτων, καθιστώντας το OMNI-293 πραγματικά υψηλής απόδοσης
πανκατευθυντική κεραία, κατάλληλη για αστικές και αγροτικές εφαρμογές. Μοναδικός
Η ευρυζωνική απόδοση είναι σημαντικός παράγοντας για το LTE και το μέλλον
Τεχνολογίες 5G, όπου αυτές οι τεχνολογίες βασίζονται σε λειτουργίες όπως π.χ
Carrier Aggregation (CA) για τη διασφάλιση της καλύτερης δυνατής λήψης και απόδοσης

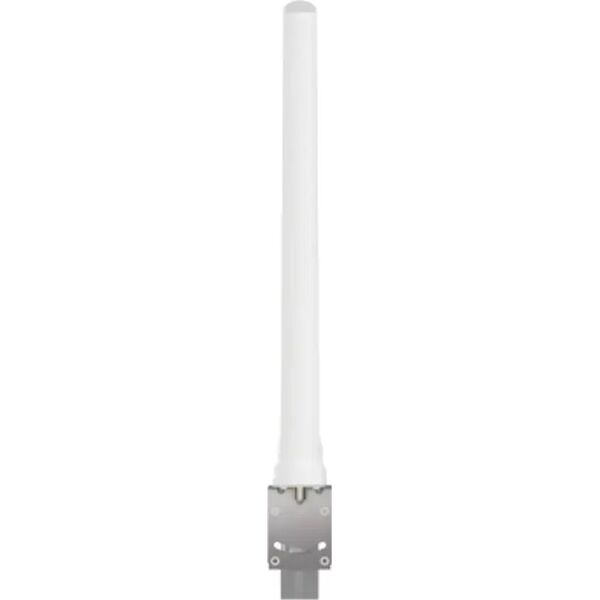

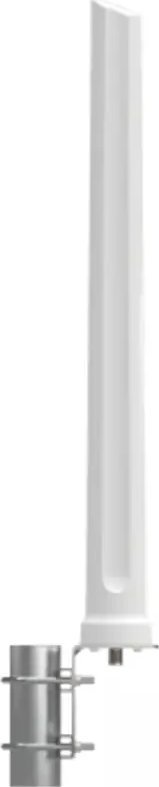

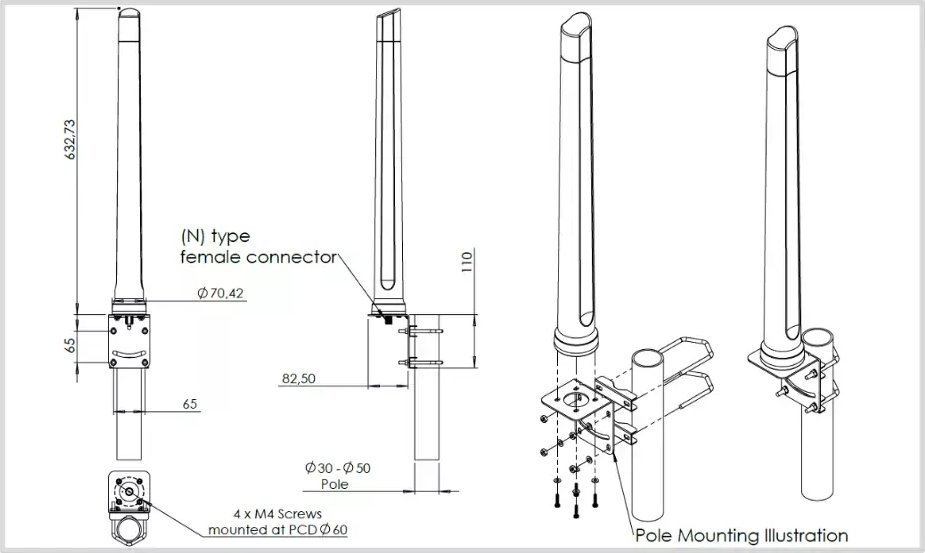

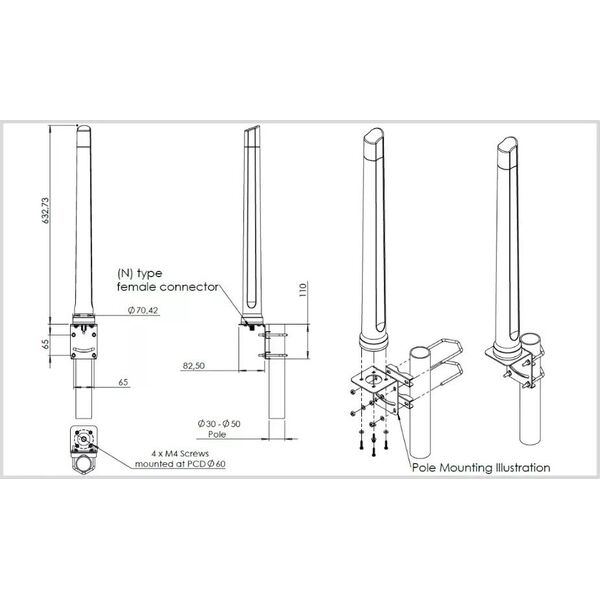

σε πολλές ζώνες συχνοτήτων ταυτόχρονα. Η κεραία είναι εξοπλισμένη με βύσμα
τύπου Ν θηλυκό στη βάση που μπορεί να συνδεθεί στο καλώδιο του επιθυμητού τύπου και
μήκος.Χαρακτηριστικά
προϊόν - Πανκατευθυντική κεραία υψηλού κέρδους - Καλύπτει τη ζώνη από 617 έως 698 MHz
και ζώνη 5G 3,5 GHz - Λειτουργεί ευρυζωνικά, οπότε η κεραία είναι
Προστασία στο μέλλον - Η κεραία έχει σχεδιαστεί ειδικά για την εφαρμογή
αστικό και αγροτικό - Στερεό και ανθεκτικό στις καιρικές συνθήκες
Σχεδιασμός κλάσης IP65 Χρήση κεραίας - Βελτίωση της αξιοπιστίας και της σταθερότητας της σύνδεσης δεδομένων -
Εφαρμογές Machine-to-Machine (M2M) και IoT - Προηγμένες βιομηχανικές
Εφαρμογές δρομολογητή - Περιοχές με κακή λήψη δεδομένων - Βελτιωμένη
Διαγράμματα λήψης 4G/LTE και 5G
απόδοση κεραίας
Ο λόγος μόνιμων κυμάτων τάσης (VSWR) Το VSWR είναι ένα μέτρο του πόσο αποτελεσματική είναι η ισχύς ραδιοσυχνοτήτων
μεταδίδεται από την πηγή ισχύος μέσω της γραμμής μεταφοράς στο φορτίο. ΣΕ
σε ένα ιδανικό σύστημα μεταδίδεται το 100% της ενέργειας που αντιστοιχεί στην αναλογία
VSWR 1:1. Το TheOMNI-293 προσφέρει εξαιρετική απόδοση σε όλες τις ζ μπάντες
VSWR 2,5:1 ή καλύτερο σε περισσότερο από το 90% των ζωνών. +VSWR
Κεραίες μετρημένες με καλώδιο 2 μέτρων με χαμηλό κέρδος απωλειών
σε dBi9dBi είναι το μέγιστο κέρδος σε όλες τις ζώνες από 617-3800 MHz-
Gain @ 617 –960 MHz: 6dBi- Gain @ 1427 –1517 MHz: 6 dBi -
Gain @ 1710–2700 MHz: 9 dBi- Gain @ 3400–3800 MHz: 8 dBi
*Η μέτρηση της πόλωσης κέρδους κεραίας εξισώθηκε με τα τυπικά μοτίβα κεραίας
RadiationTechnical SpecificationsΚάντε κλικ εδώ
για να διαβάσετε την πλήρη τεχνική τεκμηρίωση της κεραίας.{Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Εξωτερικό . {Type} Εξωτερικό . {Type} Εξωτερικό . {Type} Εξωτερικό . {Type} Εξωτερικό . {Gain [dBi]} Δεν ισχύει . {Gain [dBi]} Δεν ισχύει . {Gain [dBi]} Δεν ισχύει . {Gain [dBi]} Δεν ισχύει . {Gain [dBi]} Δεν ισχύει . {Connector} Δεν υπάρχουν δεδομένα . {Connector} Δεν υπάρχουν δεδομένα . {Connector} Δεν υπάρχουν δεδομένα . {Connector} Δεν υπάρχουν δεδομένα . {Connector} Δεν υπάρχουν διαθέσιμα δεδομένα
