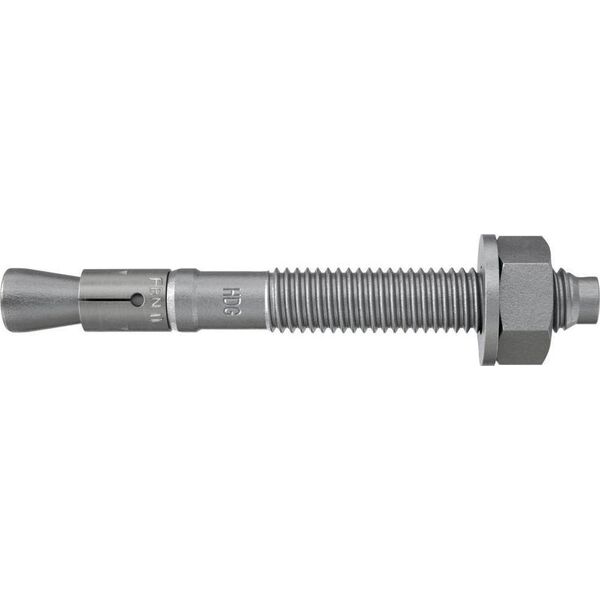

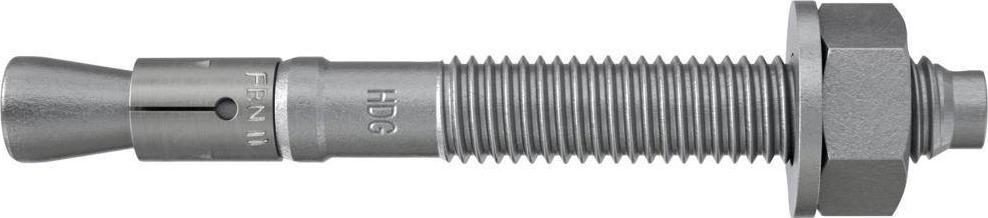

Fischer PIN ΑΓΚΥΡΑ
FBN II 8/30 1 τεμ
Οικονομική στερέωση από γαλβανισμένο εν θερμώ χάλυβα για χρήση σε μη ραγισμένο σκυρόδεμα.
Κύρια χαρακτηριστικά
Χάρη στο έγγραφο Ευρωπαϊκής Τεχνικής Αξιολόγησης (ETA), η έκδοση από γαλβανισμένο εν θερμώ χάλυβα είναι εγγυημένη για χρήση σε εξωτερικούς χώρους με υψηλή αντοχή, ανάλογα με το περιβάλλον και τις διαβρωτικές συνθήκες.
Το FBN II επιτυγχάνει μέγιστη χωρητικότητα φορτίου σε τυπικά βάθη αγκύρωσης. Αυτό σημαίνει: λιγότερα σημεία στερέωσης και μικρότερες πλάκες αγκύρωσης.
Όταν χρησιμοποιείτε μειωμένο βάθος αγκύρωσης, το βάθος της οπής είναι επίσης μικρότερο, γεγονός που απλοποιεί την εγκατάσταση.
Οι ανοχές για τα στοιχεία εξισορροπούνται από ένα μακρύ νήμα. Επιπλέον, η άγκυρα FBN II μπορεί επίσης να χρησιμοποιηθεί σε εγκαταστάσεις σε απόσταση. Αυτό αυξάνει την ευελιξία του.
Εύκολη εγκατάσταση χάρη στη χρήση μικρού αριθμού στροφών νήματος και ελάχιστης ολίσθησης.
Περιγραφή προϊόντος
Η βιδωτή άγκυρα Fischer FBN II είναι μια χαλύβδινη αγκύρωση για οικονομικές στερέώσεις σε μη ραγισμένο σκυρόδεμα. Χάρη στο μακρύ σπείρωμα και τα δύο βάθη αγκύρωσης, η βιδωτή άγκυρα Fischer FBN II μπορεί να προσφέρει ιδιαίτερη ευελιξία. Το άγκιστρο βίδας είναι επίσης σχεδιασμένο για εγκατάσταση σε απόσταση, προεγκατάσταση και εγκατάσταση ώθησης. Η βιδωτή άγκυρα από γαλβανισμένο εν θερμώ χάλυβα προορίζεται για την τοποθέτηση κιγκλιδωμάτων, φραγμών και βραχιόνων.
Φόντα
Το τυπικό βάθος αγκύρωσης εξασφαλίζει τη μέγιστη φέρουσα ικανότητα. Αυτό σημαίνει ότι μπορούν να χρησιμοποιηθούν λιγότερα σημεία στερέωσης και μικρότερες πλάκες αγκύρωσης.
Το μειωμένο βάθος αγκύρωσης επιτρέπει τη χρήση μικρότερων οπών διάνοιξης. Αυτό ελαχιστοποιεί τον χρόνο που απαιτείται για τη συναρμολόγηση ενώ αυξάνει την ευελιξία.
Το πρώτο βιδωτό άγκιστρο μακράς διαρκείας προσαρμόζεται σε υγρές και εξωτερικές εφαρμογές.
Το μακρύ νήμα αντισταθμίζει τις ανοχές των εξαρτημάτων και επιτρέπει την εγκατάσταση σε απόσταση, αυξάνοντας την ευελιξία του συστήματος.
Λιγότερα χτυπήματα σφυριού και ελάχιστη ολίσθηση εξασφαλίζουν αισθητή απλοποίηση της εγκατάστασης.
Ο πείρος εισαγωγής προστατεύει τη βίδα με σπείρωμα από ζημιά και εξασφαλίζει ταχύτερη συναρμολόγηση και αποσυναρμολόγηση της στερέωσης.
Εφαρμογές
Μεταλλικές κατασκευές
κιγκλιδώματα

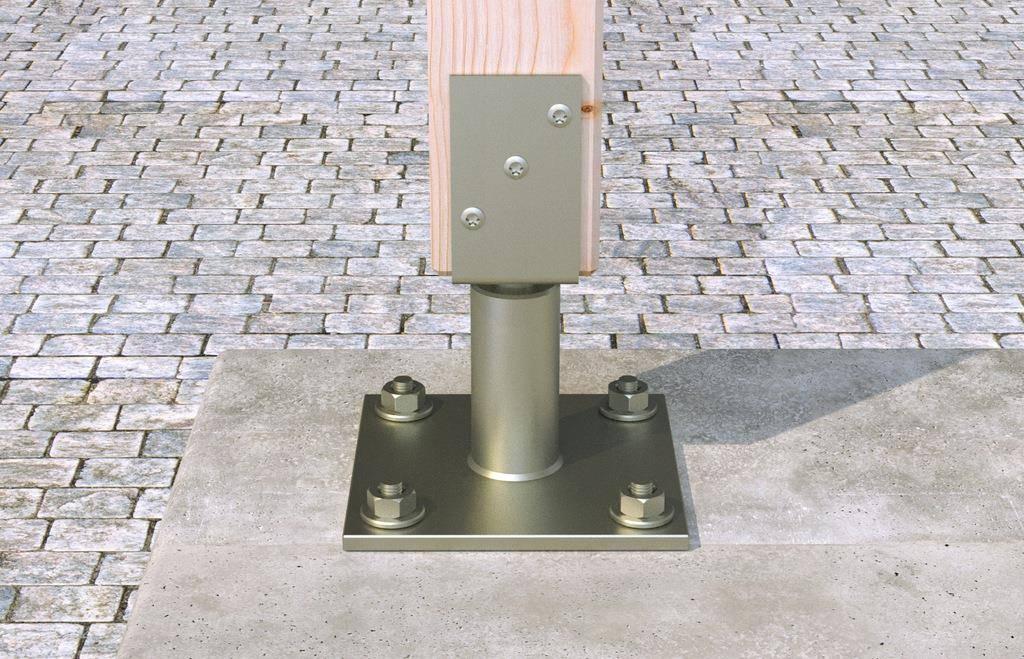

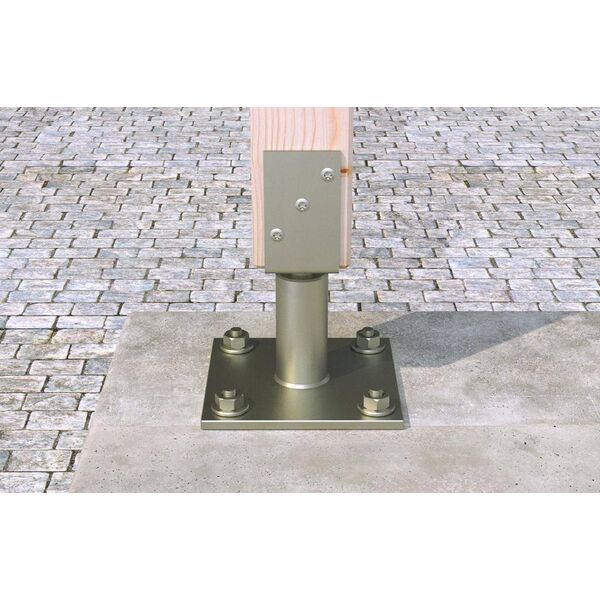

Στηρίγματα

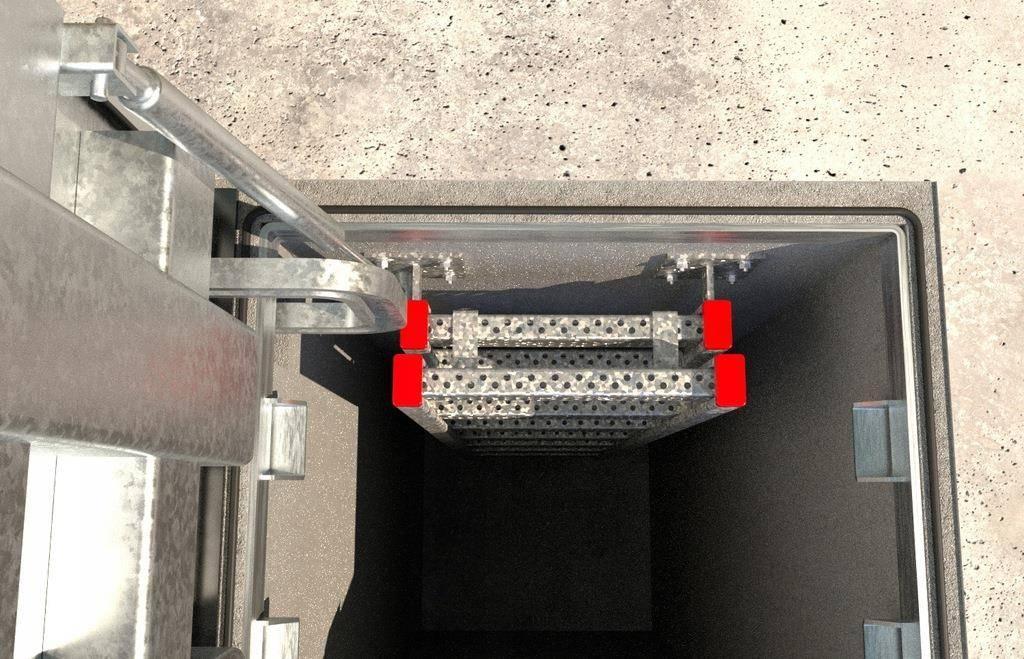

Σκάλες
Διαδρομές καλωδίων
Μηχανές
Σκάλες
Πύλες
Προσόψεις
Οικοδομικά υλικά
Έγκριση για:
Σκυρόδεμα C20/25 έως C50/60, μη ραγισμένο
Κατάλληλο και για:
Σκυρόδεμα C12/15
Μια φυσική πέτρα με συμπαγή δομή
Αδεια
ΕΤΑ-07/0211
ΕΤΑ-18/0101
DoP 0192
DoP No. 0015
DoP No. 0
Λειτουργία

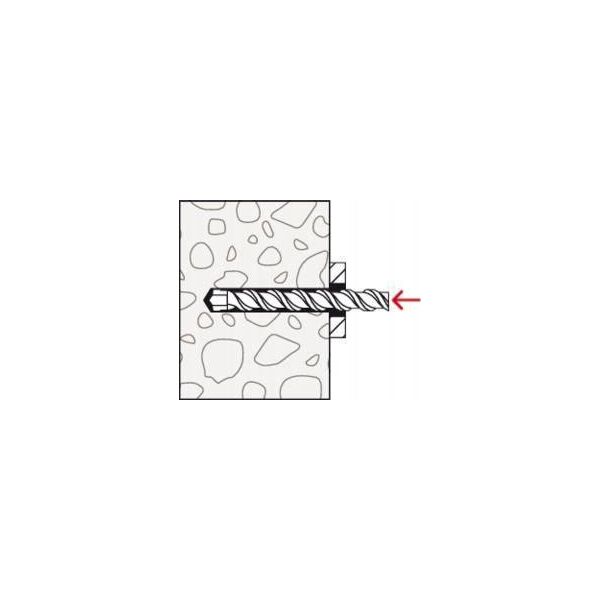

Η άγκυρα FBN II έχει σχεδιαστεί για προεγκατάσταση και εγκατάσταση ώθησης. και σε ορισμένες συνθήκες και εγκατάσταση με απόσταση.
Πριν ξεκινήσετε τη συναρμολόγηση, τοποθετήστε το εξαγωνικό παξιμάδι στη βέλτιστη θέση (ο πείρος που εισάγεται προεξέχει περίπου 3 mm πέρα από το εξαγωνικό παξιμάδι).

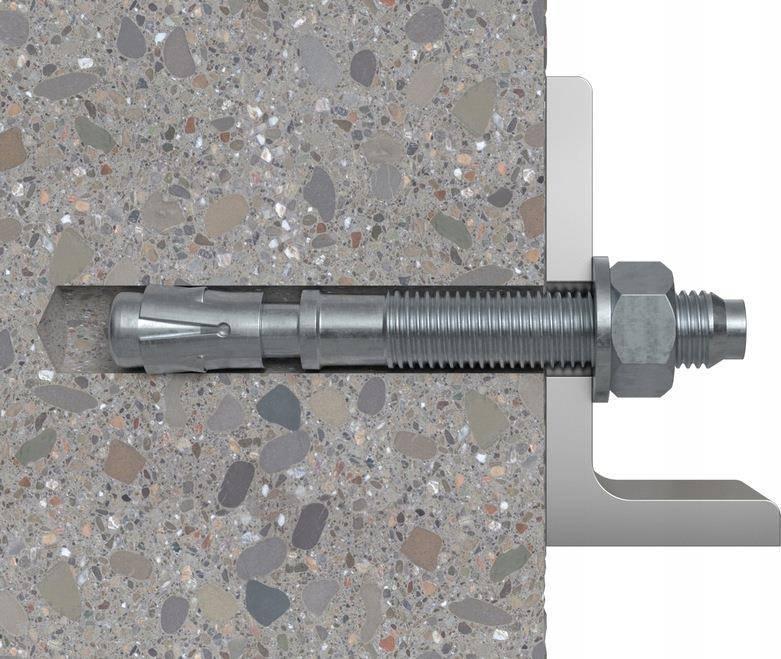

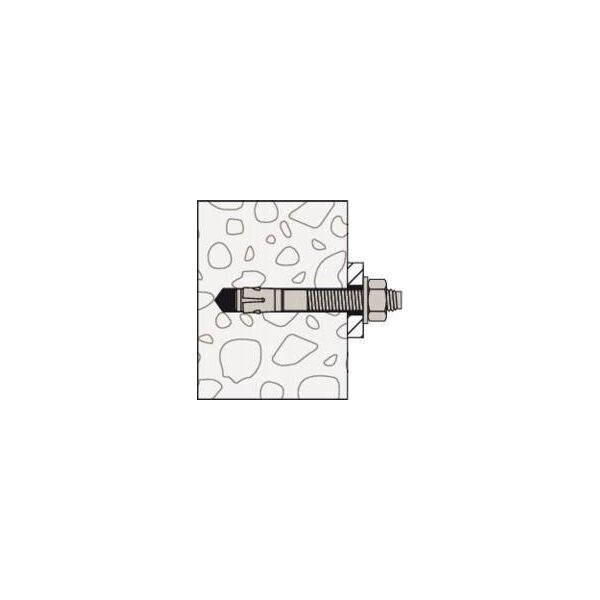

Όταν εφαρμόζεται ροπή, η κωνική βίδα τραβιέται μέσα στο κλιπ διαστολής και επεκτείνεται στο τοίχωμα της οπής.
Η παχύρρευστη κεφαλή διευκολύνει τον έλεγχο της αγκύρωσης.
Στην περίπτωση εγκατάστασης σε σειρά, συνιστούμε τη χρήση του εργαλείου ρύθμισης αγκύρωσης βιδών FABS.{Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων. {Type} Στερέωση μεσαίων και βαρέων φορτίων
