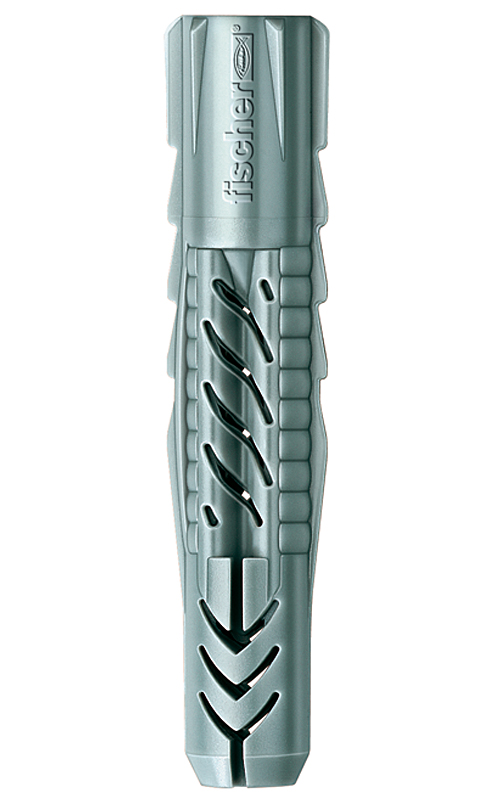

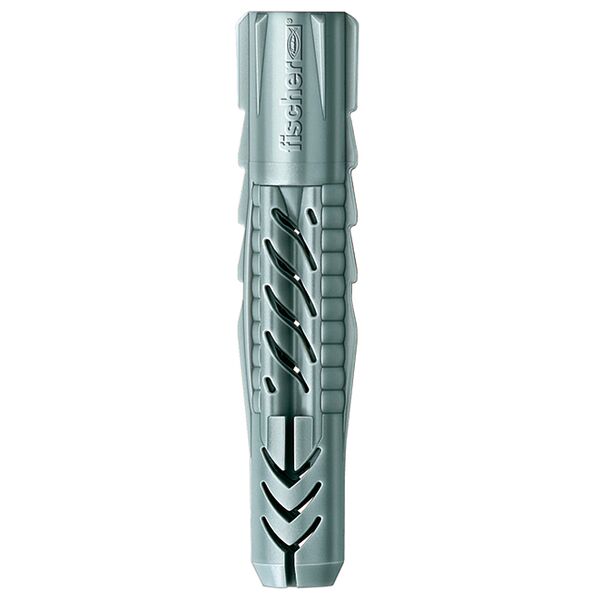

Βύσμα επέκτασης UX 10 x 60mm 1 τεμ. (077871)
Περιγραφή προϊόντος:
Βύσμα διαστολής από νάιλον
Προκειμένου να μεγιστοποιηθεί η αντοχή του υποστρώματος σε κοίλα υλικά, συνιστάται η χρήση του βύσματος UX 6 (εκτεταμένη έκδοση 6x50).
Πλεονεκτήματα/Πλεονεκτήματα:
Ο καθολικός σχεδιασμός επιτρέπει τη χρήση σε όλα τα δομικά υλικά.
Οι διαγώνιες τομές εξασφαλίζουν βέλτιστη καθοδήγηση βιδών.
Η βάση έχει προστασία από την πρόωρη διαστολή κατά την οδήγηση στην τρύπα.
Το πρώτο μανταλάκι που μπορεί να καταρρεύσει.
Η γεωμετρία του πείρου επιτρέπει τη χρήση ξύλινων βιδών ή βιδών από μοριοσανίδες με διάμετρο μεταξύ 4 και 12 mm.
Επιτρέπει τη βέλτιστη εγκατάσταση.
Το κολάρο στο καρφί UX R εμποδίζει την υπερβολική ώθησή του μέσα στην τρύπα. Προτεινόμενη έκδοση για υλικά σανίδων.
Εφαρμογή:
Σκυρόδεμα
Οικοδομικές σανίδες
Μια φυσική πέτρα με συμπαγή δομή
Πλήρες τούβλο
Συμπαγές τούβλο από τσιμέντο ασβέστη
Ελαφριά τσιμεντόλιθοι
Αρομπετόν
Πάνελ από γυψοσανίδα
Καρό τούβλο
Ελαφριά τσιμεντόλιθοι
Μπλοκ σκυροδέματος
Γυψοσανίδες
νοβοπάν

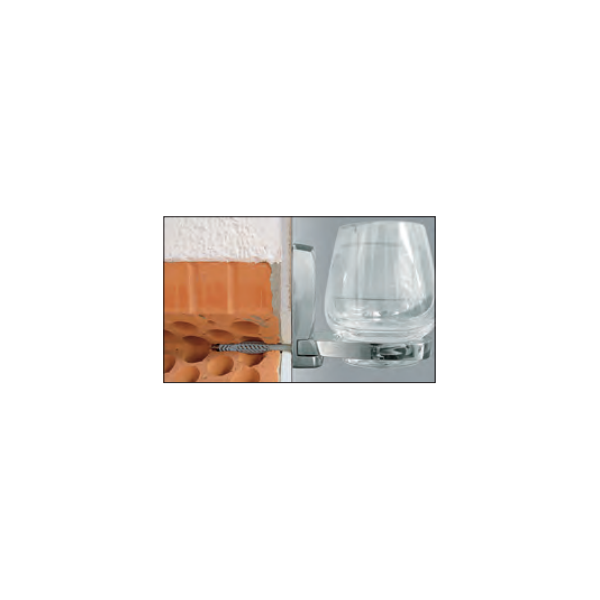

Για τοποθέτηση:
εικόνες
Διακόσμηση
Λυχνία
Κρεμάστρες
Ηλεκτρικές συσκευές
Ράφια τοίχου
Θήκες για πετσέτες
Λάμψη
Κουτιά επιστολών
Καλάθια
Κουρτινόξυλα

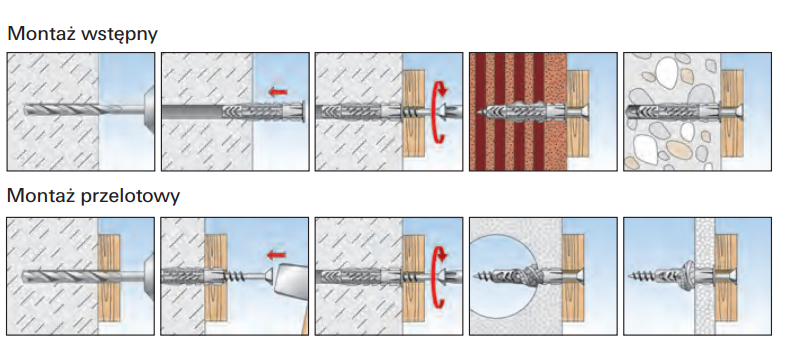

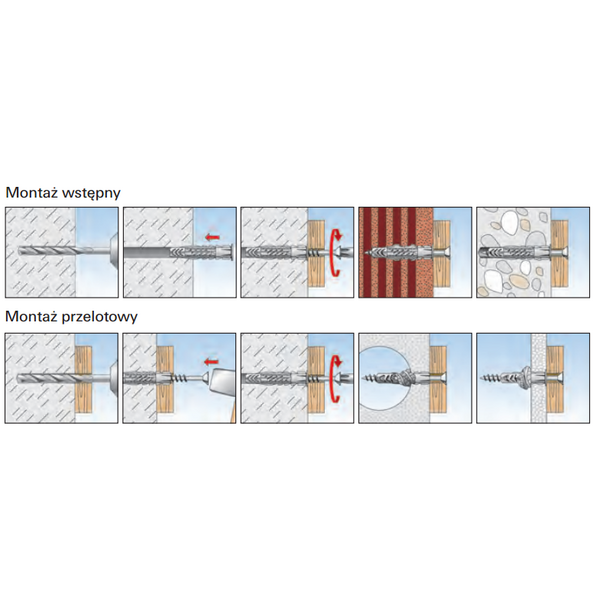

Τύπος τοποθέτησης:
Συναρμολόγηση προσυναρμολόγησης και διέλευσης
Πληροφορίες εγκατάστασης:
Ο καθολικός σχεδιασμός επιτρέπει τη χρήση σε όλα τα δομικά υλικά.
Οι διαγώνιες τομές εξασφαλίζουν βέλτιστη καθοδήγηση βιδών.
Το πρώτο μανταλάκι που μπορεί να καταρρεύσει.
Η βάση έχει προστασία από την πολύ πρώιμη διαστολή κατά την οδήγηση στην τρύπα.
Η γεωμετρία του πείρου επιτρέπει τη χρήση ξύλινων βιδών ή βιδών από μοριοσανίδες με διάμετρο μεταξύ 4 και 12 mm.
Επιτρέπει τη βέλτιστη εγκατάσταση.
Το κολάρο στο βύσμα UX R το εμποδίζει να εισαχθεί πολύ βαθιά μέσα στην τρύπα και επιτρέπει την τοποθέτησή του σε υλικά σανίδας.
Τεχνικά στοιχεία:
Τρυπάνι: 10mm
Ελάχιστο βάθος διάτρησης: 75 mm
Ελάχιστο πάχος υποστρώματος: 12,5 mm
Μήκος καρφίτσας: 60mm
Βίδα μοριοσανίδας: 6 - 8mm
Συνιστώμενα φορτία Nrec 1) [kN] και φορτία θραύσης Nu [kN].
Τιμές κατά τη χρήση ξύλινων βιδών. Όταν χρησιμοποιείτε βίδες μοριοσανίδας, οι τιμές πρέπει να μειωθούν κατά 30%.
Τύπος
Μονάδα
ΓΟΥΝΑ 8
Φορτίο:
Nrec
Αρ
Σκυρόδεμα ≧ C12/15
[kN]
1.0
5.8
Μασίφ τούβλο ≧ Mz12 (DIN 105)
[kN]
0.3
3.7
Καρό τούβλο ≧ Hlz12 (ρ ≧ 1,0 kg/dm3, DIN 105)
[kN]
0.2
1.4
Μπλοκ τσιμέντου-ασβέστη≧ KSL12 (DIN 106)
[kN]
0,6
4.4
Πορομπετόν ≧ PB2
[kN]
0.2
1.1
Πορομπετόν ≧ PB4
[kN]
0.4
2.7
Πάχος γυψοσανίδας: 12,5 mm
[kN]
0.1
0,6
Πάχος γυψοσανίδας: 2 x 12,5 mm
[kN]
0,15
1.1
Γυψοσανίδα
(π.χ. Fermacell)
[kN]
0,25
1.9Καρφίτσες {Type} . Καρφίτσες {Type} . Καρφίτσες {Type} . Καρφίτσες {Type}
