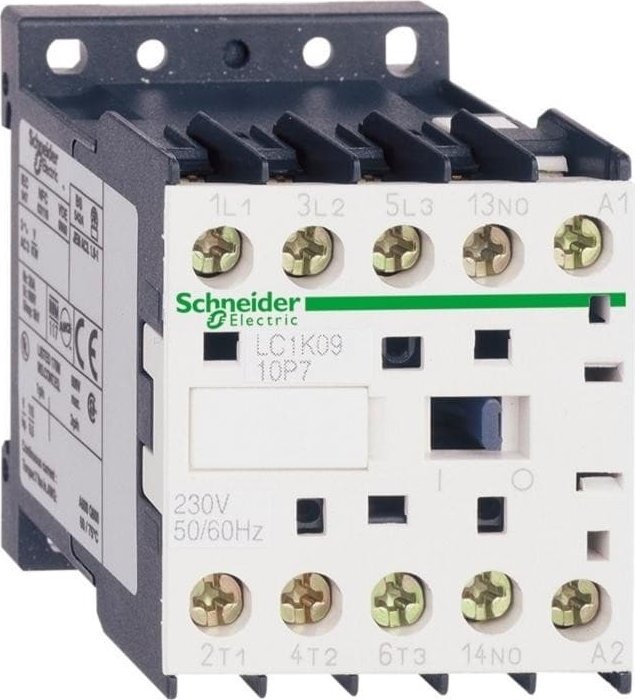

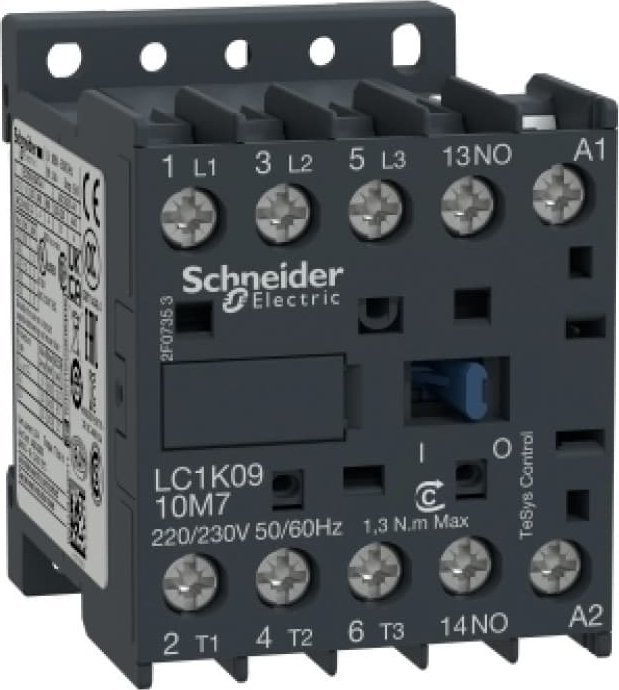

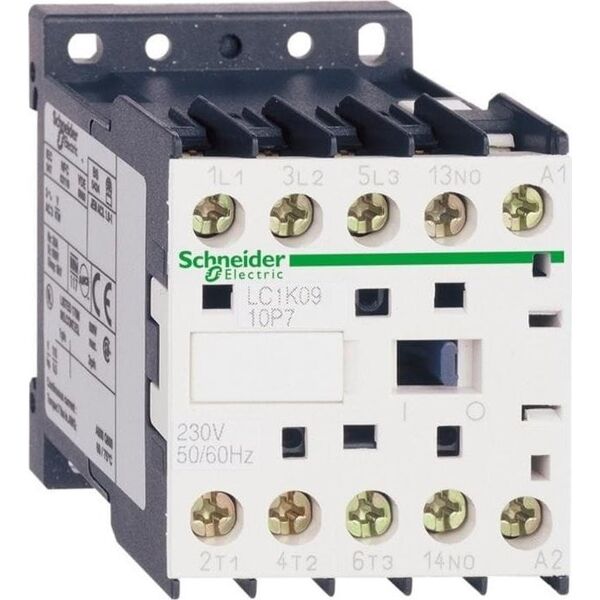

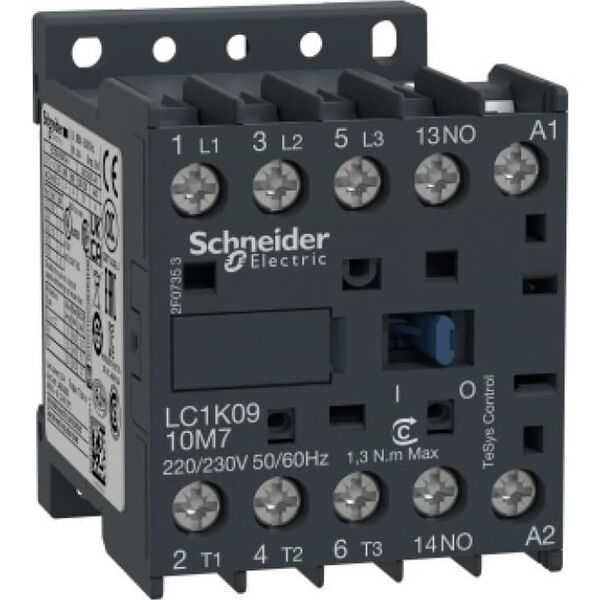

Schneider Electric, TeSys Miniature Switch I=9A [AC-3] πηνίο 230V AC 50Hz επαφή δωματίου 1NO 1NC τερματικά κουτιού, LC1K0910P5 Βασικές παράμετροι: Εύρος προϊόντος: TeSys Όνομα προϊόντος: TeSys K Τύπος προϊόντος ή εξαρτήματος: Διακόπτης Σύντομη ονομασία της συσκευής: LC1K Συσκευές εφαρμογής: έλεγχος κινητήρα, ωμικό φορτίο Κατηγορία χρήσης: AC-1, AC-3, AC-4 Περιγραφή πόλων: 3P Συνδυασμός επαφής: 3 ΟΧΙ Ονομαστική τάση μεταγωγής [Ue]: 690 V εναλλασσόμενο ρεύμα (AC) 50 Hz Ονομαστική μεταγωγή ρεύμα [ Δηλ.]: 9 A w Ισχύς κινητήρα σε kW: 2,2 kW στα 220...230 V εναλλασσόμενο ρεύμα (AC) 50 Hz AC-3, 4 kW στα 380...415 V εναλλασσόμενο ρεύμα (AC) 50 Hz AC -3,4 kW στα 440 V εναλλασσόμενο ρεύμα (AC) 50 Hz AC-3, 4 kW στα 480 V εναλλασσόμενο ρεύμα (AC) 50 Hz AC-3, 4 kW στα 500...600 V εναλλασσόμενο ρεύμα (AC) 50 Hz AC -3, 4 kW στα 660...690 V εναλλασσόμενο ρεύμα (AC) 50 Hz AC-3, 2,2 kW στα 400 V εναλλασσόμενο ρεύμα (AC) 50 Hz AC-4 Πρόσθετες παράμετροι: Τύπος τάσης ελέγχου: AC w 50 Hz Τάση ελέγχου [Uc]: 230 V εναλλασσόμενο ρεύμα (AC) 50 Hz Διαμόρφωση βοηθητικής επαφής: 1 ΟΧΙ Κατηγορία υπέρτασης: III Ονομαστικό θερμικό ρεύμα με συναγωγή αέρα ψύξης [Ith]: 20 A w Ονομαστικό ρεύμα μεταγωγής [Irms]: 110 A εναλλασσόμενο ρεύμα (AC) για το κύκλωμα ισχύος σύμφωνα με το NF C 63-110, 110 Ένα εναλλασσόμενο ρεύμα (AC) για το κύκλωμα ισχύος σύμφωνα με το IEC 60947, 110 Ένα εναλλασσόμενο ρεύμα (AC) για το κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947 Ονομαστικό ρεύμα διακοπής: 110 A στα 220...230 V σύμφωνα με το IEC 60947, 110 A στα 380...400 V σύμφωνα με το IEC 60947, 110 A στα 415 V σύμφωνα με το IEC 60947, 110 A στα 440 V σύμφωνα με το IEC 60947, στα 500 V σύμφωνα με το IEC 60947, 70 A στα 660...690 V σύμφωνα με το IEC 60947 Παράμετροι της εφεδρικής ασφάλειας: 25 A gG w Μέση αντίσταση: 3 mOm - Ith 20 A 50 Hz για το κύκλωμα τροφοδοσίας Ονομαστική τάση μόνωσης [Ui]: κύκλωμα ισχύος: 690 V σύμφωνα με το IEC 60947-4-1, κύκλωμα ισχύος: 600 V σύμφωνα με το UL 60947-4-1, κύκλωμα ισχύος: 600 V σύμφωνα με το CSA C22.2 No 60947-4-1, κύκλωμα σηματοδότησης: 690 V σύμφωνα με IEC 60947-4-1, κύκλωμα σηματοδότησης: 600 V σύμφωνα με UL 60947-4-1, κύκλωμα σηματοδότησης: 600 V σύμφωνα με CSA C22.2 No 60947-4-1 Ηλεκτρική διάρκεια ζωής: 1,3 Mcycles 9 A AC-3 στην ΕΕ Βάση τοποθέτησης: Ράγα, πλάκα Πρότυπα: IEC 60947-4-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Αρ. 60947-4-1, BS 5424, NF C 63-110, VDE 0660 Πιστοποιητικά: UL, CSA, CCC, EAC, KC, LROS (Lloyds register of shipping), DNV-GL, RINA, BV Συνδέσεις - ακροδέκτες: βιδωτές ακροδέκτες 1 καλώδιο(α) 1.5 … 4 mm² σταθεροί, βιδωτές ακροδέκτες 1 καλώδιο(α) 0,75…4 mm² εύκαμπτο χωρίς ωτίο καλωδίου, βιδωτές ακροδέκτες 1 καλώδιο(α) 0,34…2,5 mm² εύκαμπτο με ωτίδα καλωδίου, βιδωτοί ακροδέκτες 2 καλώδιο(α) 1 ,5…4 mm² σταθερά, βιδωτά 2 καλώδια 0,75…4 mm² εύκαμπτα χωρίς ωτίδα καλωδίου, βιδωτοί ακροδέκτες 2 καλώδια 0,34…1,5 mm² εύκαμπτα με ωτίδα καλωδίου Ροπή σύσφιξης: 1,3 N.m - στους βιδωτούς ακροδέκτες - με χρήση κατσαβιδιού Philips ΟΧΙ Απόσταση χωρίς επικάλυψη: 0,5 mm Μέγιστη ταχύτητα λειτουργίας: 3600 κύκλοι/ώρα Εύρος τάσης ελέγχου: λειτουργίας: 0,8...1,15 Uc 50 °C, εξαφάνιση, αποκοπή: 0,2...0,75 Uc 50 °C Κατανάλωση ισχύος ανάληψης σε VA: 30 VA 20 °C Κατανάλωση ισχύος σε VA: 4,5 VA 20 °C Απαγωγή θερμότητας: 1,3 W Τύπος βοηθητικής επαφής: στιγμιαίος τύπος 1 ΟΧΙ Συχνότητα κυκλώματος σηματοδότησης: Ελάχιστο ρεύμα μεταγωγής: 5 mA για κύκλωμα σηματοδότησης Ελάχιστη τάση απενεργοποίησης : 17 V για κύκλωμα σηματοδότησης Αντίσταση μόνωσης: > 10 MΩ για κύκλωμα σηματοδότησης Περιβάλλον λειτουργίας: IP βαθμός προστασίας: IP20 κατά VDE 0106 Προστατευτική επίδραση: TC κατά IEC 60068, TC κατά DIN 50016 Θερμοκρασία περιβάλλοντος για αποθήκευση: -50… 80 °C Ύψος λειτουργίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας): 2000 m χωρίς υποβάθμιση Αντοχή στη φωτιά: V1 σύμφωνα με UL 94, απαίτηση 2 σύμφωνα με NF F 16-101, απαίτηση 2 σύμφωνα με NF F 16- 102 Μηχανική αντίσταση: επαφές κρουσμάτων κλειστό, στον άξονα Χ: 10 Gn για 11 ms σύμφωνα με το IEC 60068-2-27, ο επαφέας κραδασμών κλειστός, στον άξονα Υ: 15 Gn για 11 ms σύμφωνα με το IEC 60068-2-27, ο επαφέας κραδασμών κλειστός, στο Άξονας Z: 15 Gn για 11 ms σύμφωνα με το IEC 60068-2-27, επαφέας κραδασμών ανοιχτός, στον άξονα Χ: 6 Gn για 11 ms σύμφωνα με το IEC 60068-2-27, επαφέας κραδασμών ανοιχτός, στον άξονα Υ: 10 Gn για 11 ms σύμφωνα με το IEC 60068-2-27, επαφές κραδασμών ανοιχτός, στον άξονα Z: 10 Gn για 11 ms σύμφωνα με το IEC 60068-2-27, επαφέας δονήσεων κλειστός: 4 Gn, 5...300 Hz σύμφωνα με το IEC 60068-2-6, ανοιχτός επαφέας δόνησης: 2 Gn, 5...300 Hz σύμφωνα με το IEC 60068-2-6 Διαστάσεις: Ύψος: 58 mm Πλάτος: 45 mm Βάθος: 57 mm Βάρος προϊόντος: 0,18 κιλά Επαφές ισχύος TeSys K - Μινιατούρες Οι επαφές ισχύος TeSys K χαρακτηρίζονται από μικρές διαστάσεις, γεγονός που σας επιτρέπει να εξοικονομήσετε χώρο στο περίβλημα. Παρά το μικρό τους μέγεθος, προσφέρουν παραμέτρους συγκρίσιμες με τις καλύτερες λύσεις που διατίθενται στην αγορά. Οι επαφές είναι διαθέσιμοι για ονομαστικά ρεύματα από 6 έως 16A (AC-3) και μοντέλα εξοπλισμένα με ενσωματωμένες επαφές 1NC μπορούν να χρησιμοποιηθούν σε εφαρμογές ασφαλείας. Η οικογένεια των επαφών ισχύος TeSys K περιλαμβάνει επίσης τη σειρά S207, συμβατή με τα ισχύοντα πρότυπα σιδηροδρόμων. κατηγορία ( κινητήρας) και AC-4 (αμφίδρομη λειτουργία) Διάφορες παραλλαγές σύνδεσης: βίδα, ελατήριο, επαφές για τυπωμένα κυκλώματα και πολλά άλλα Όλοι οι επαφές σε ένα μέγεθος 45x58x57 [mm] Μία ενσωματωμένη βοηθητική επαφή 1NO ή 1NC Οφέλη από τη χρήση TeSys K επαφές: Μία από τις μικρότερες σειρές επαφών που διατίθενται στην αγορά, με εξαιρετικές τεχνικές παραμέτρους. Το συμπαγές μέγεθος επιτρέπει τη χρήση σε διάφορες εφαρμογές. Διαθέσιμη έκδοση Silent LC7K. Εφαρμογές: Οι μικροσκοπικοί διακόπτες TeSys K μπορούν να χρησιμοποιηθούν σε βιομηχανικές και κτιριακές εφαρμογές Απλά συστήματα ελέγχου Σε μέρη όπου ο θόρυβος είναι σημαντικός παράγοντας (αθόρυβη έκδοση LC7K) Διατίθενται επίσης ειδικές εκδόσεις, π.χ. για σιδηροδρομικές εφαρμογές, συμβατές με το πρότυπο EN 45545
